X波段双线偏振多普勒天气雷达




主要技术指标


系统技术指标


1、工作频率：9422.5MHz、9427.5MHz、9432.5MHz、9437.5MHz (可选)
2、扫描模式：PPI、RHI、THI、体扫描、扇形PPI、扇形RHI
3、偏振模式：水平偏振、垂直偏振
4、温度范围：-25℃-+50℃
5、探测距离：70km
6、重量：室外单元68kg、整机重量120kg
7、距离分辨率：75m
8、抗风能力：60m/s（持续风）、90m/s（阵风）
9、方位范围：0°-360°
10、电压：220VAC，单相，50Hz
11、仰角范围：-2°-182°
12、功耗：470W典型，650W最大
13、天线转速：0.5-10rpm
14、平均无故障时间：≥6500h
15、多普勒速度：±64m/s



分系统技术指标


1、发射机体制：全固态同发同收
2、天线增益：≥34dBi
3、发射功率：水平偏振100W、垂直偏振100W
4、双极化隔离度：30dB
5、发射脉宽：0.5-50μs
6、灵敏度：19dBZ@50km @Q0N 50μs 2MHz(SNR=4dB)
7、脉冲重复频率：900Hz-2000Hz
8、地杂波抑制：≥40dB
9、天线波束宽度：2.7°（水平偏振和垂直偏振）

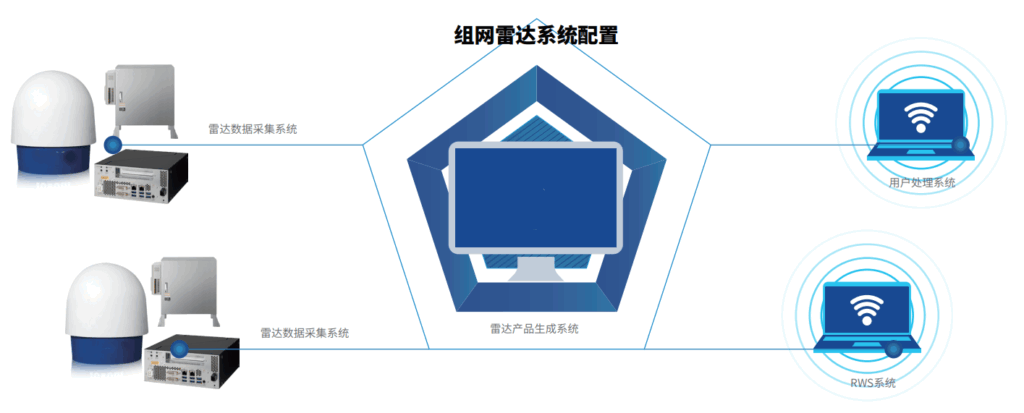

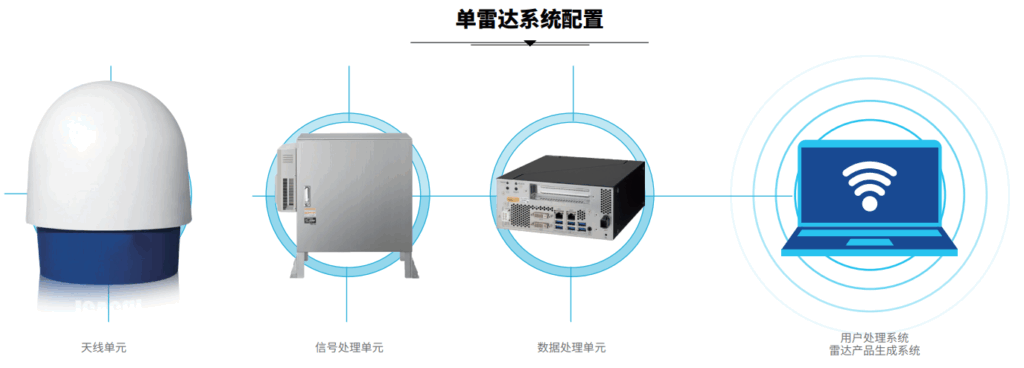

系统配置

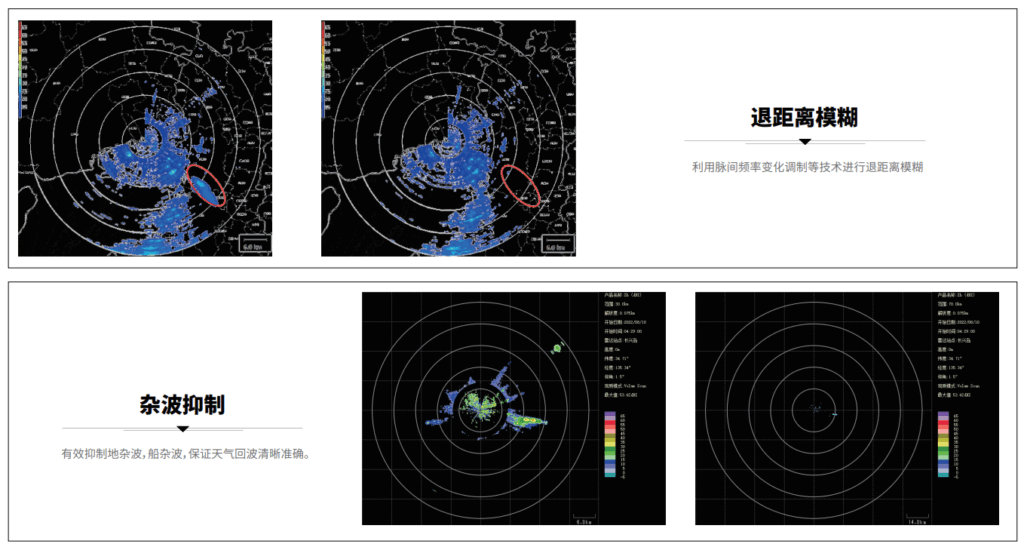

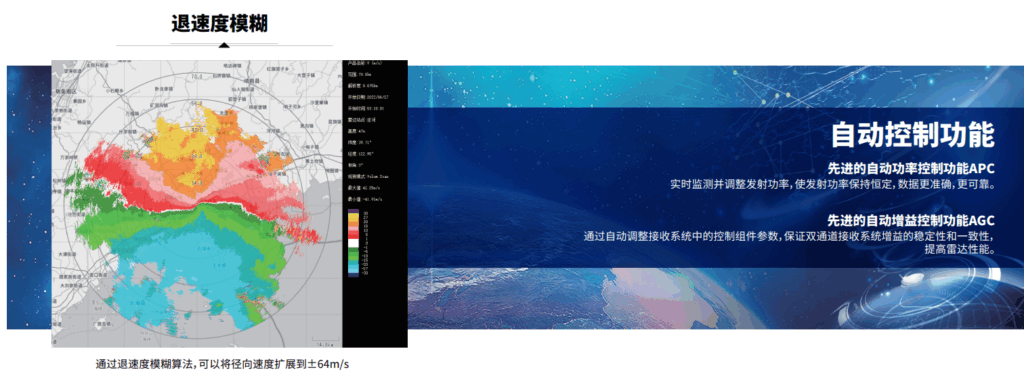

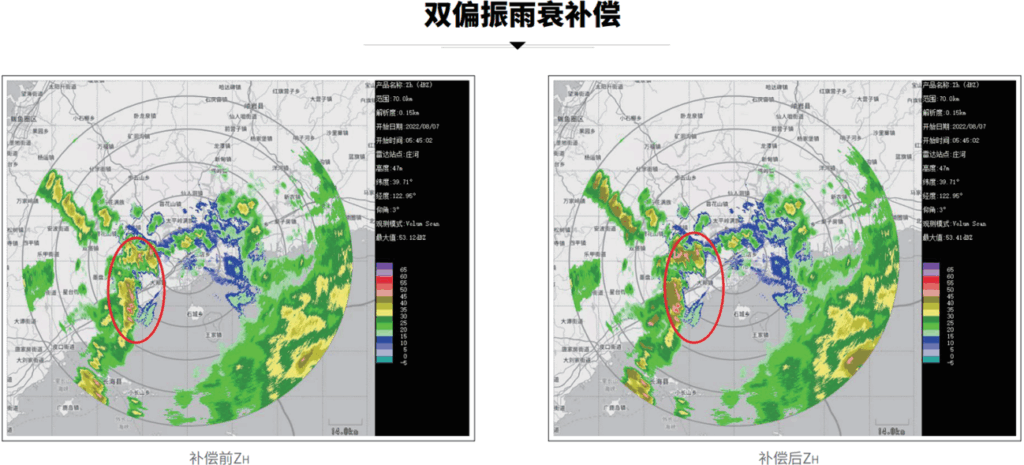

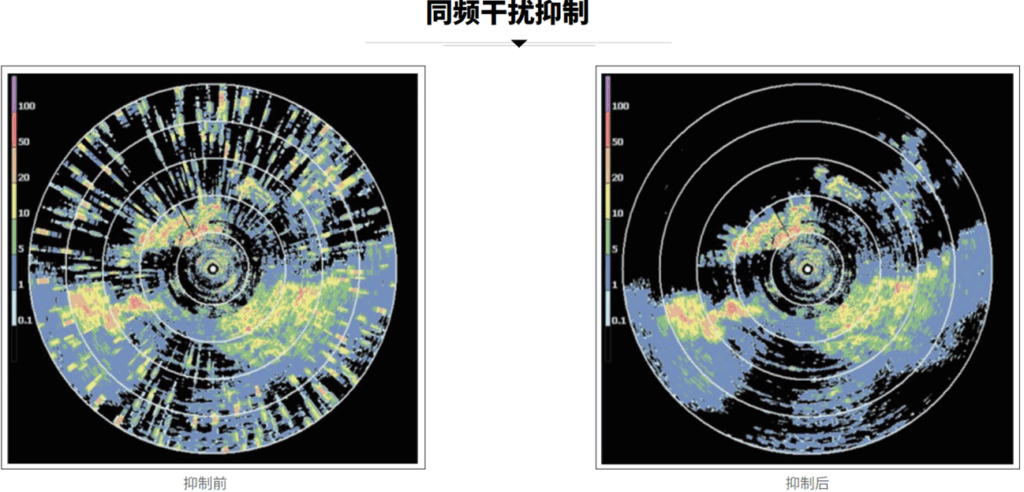

数据质量控制













主要特点

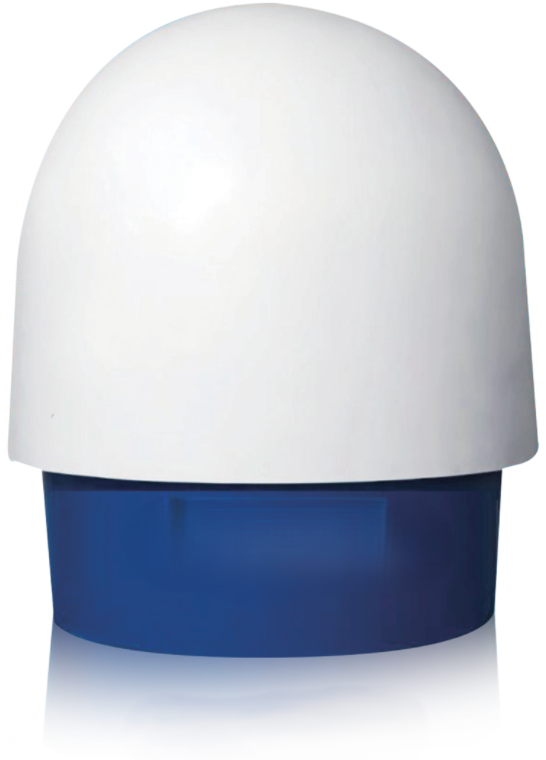

1、轻便灵活：小巧，轻便（天线单元直径1m，68kg）。易于选址，适合复杂地形安装。
2、稳定可靠：固态发射机，寿命长，少量维护。平均无故障时间（MTBF）6500小时。
3、易于安装：无需重型吊装设备。安装方式多样。







雷达应用软件

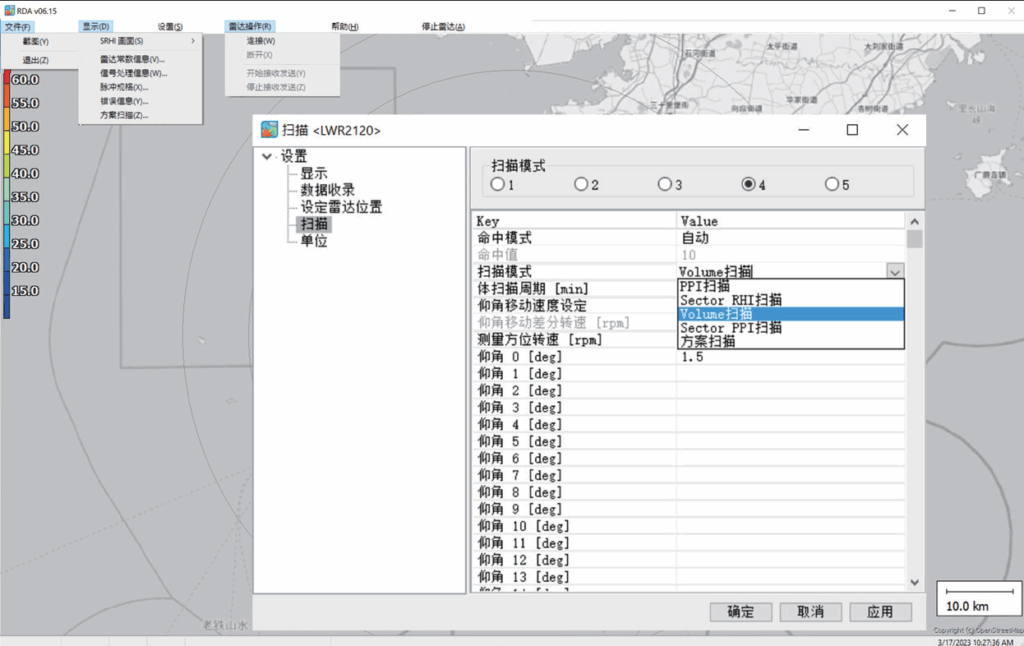

雷达数据采集系统：雷达控制、雷达参数设置、实时回波视窗、文件输出、雷达参数信息显示、雷达故障信息显示。

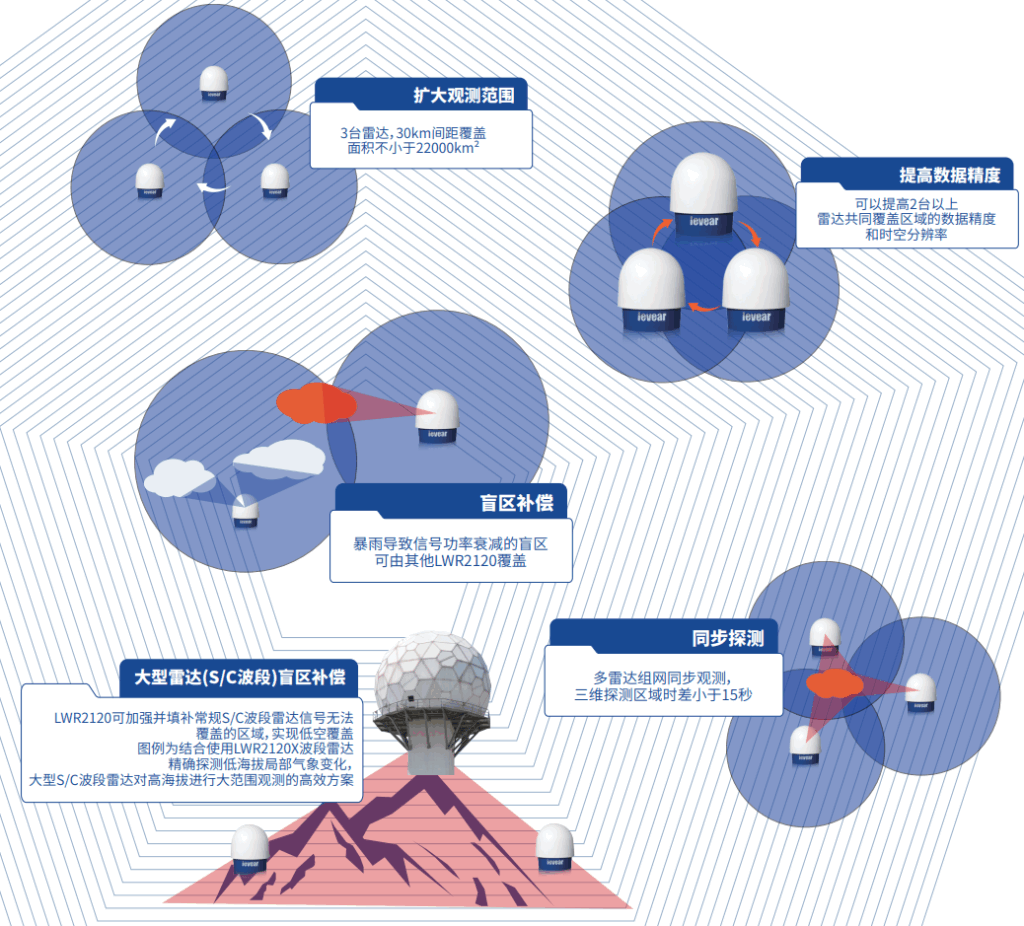

雷达产品生成系统：基数据生成子系统、产品生成子系统、多雷达合成子系统。





用户处理系统：
监视模式：雷达站点切换、实时数据监视、历史数据查看。

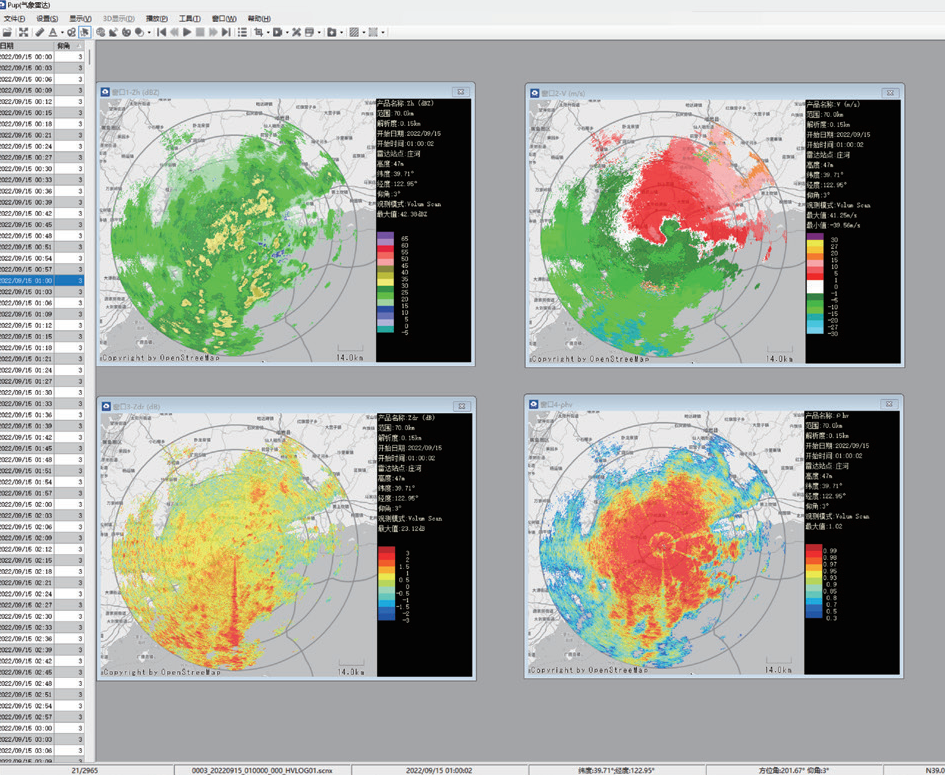

多视窗显示：支持4个PPI视窗、支持2个SRHI视窗
1、显示不同产品2、数据过滤等级3、一键层叠4、一键平铺
光标操作：多视窗光标联动、光标左键显示信息、滚动鼠标缩放
工具：测距工具、多视窗视频录制、多视窗GIF录制、多视窗截图

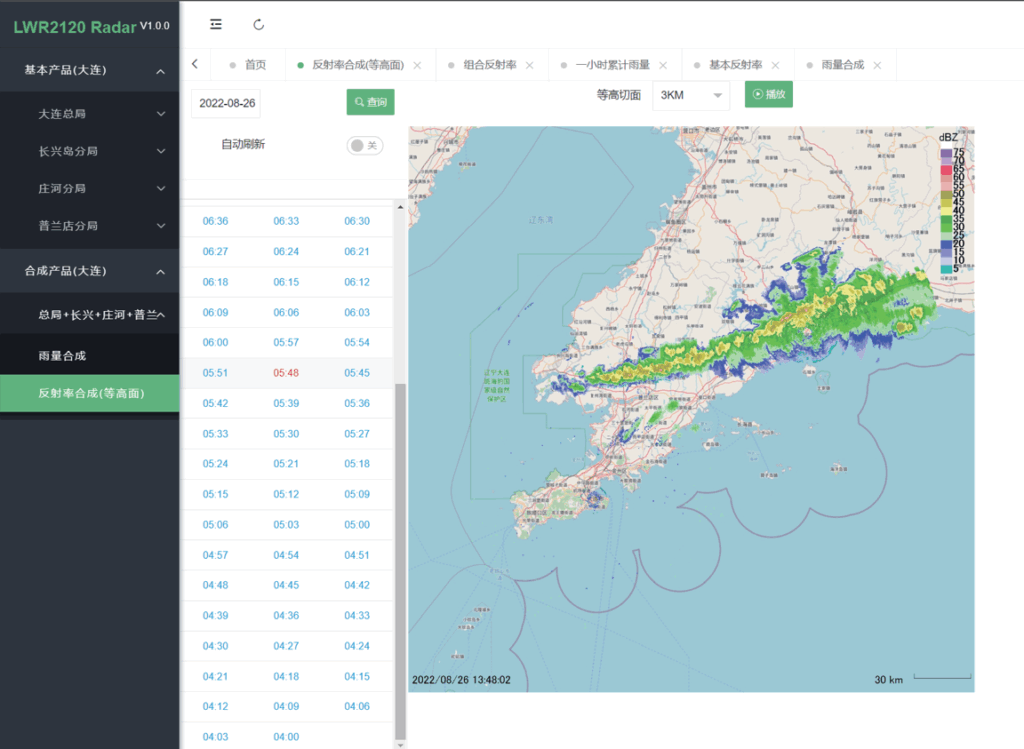

RWS系统：基于B/S架构的天气雷达软件，能实现单站雷达产品观测和组网雷达产品观测。

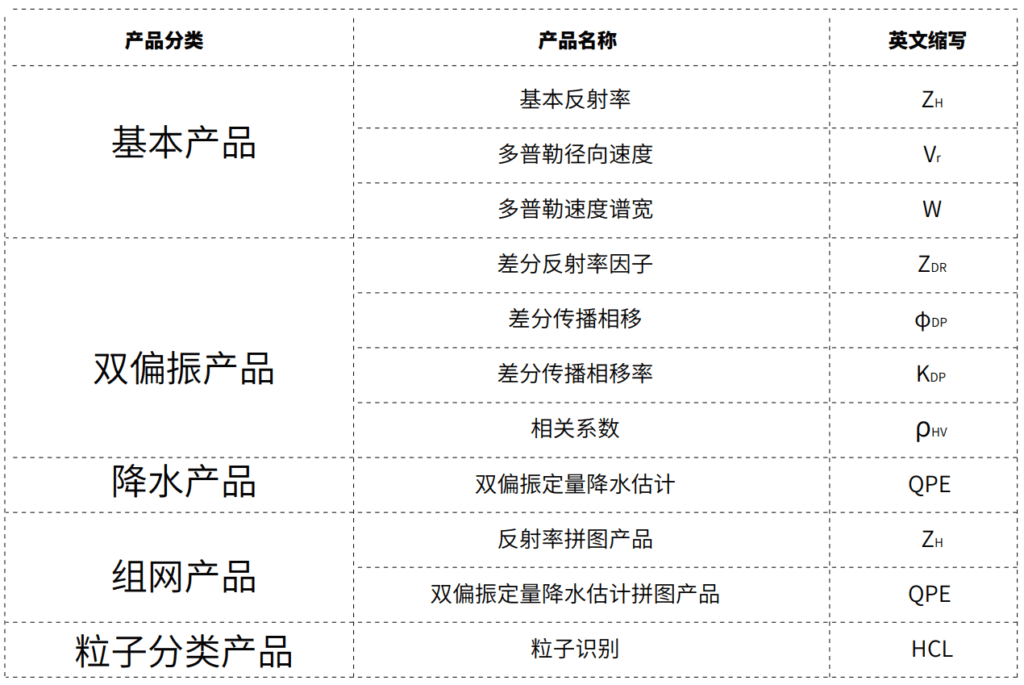

气象产品

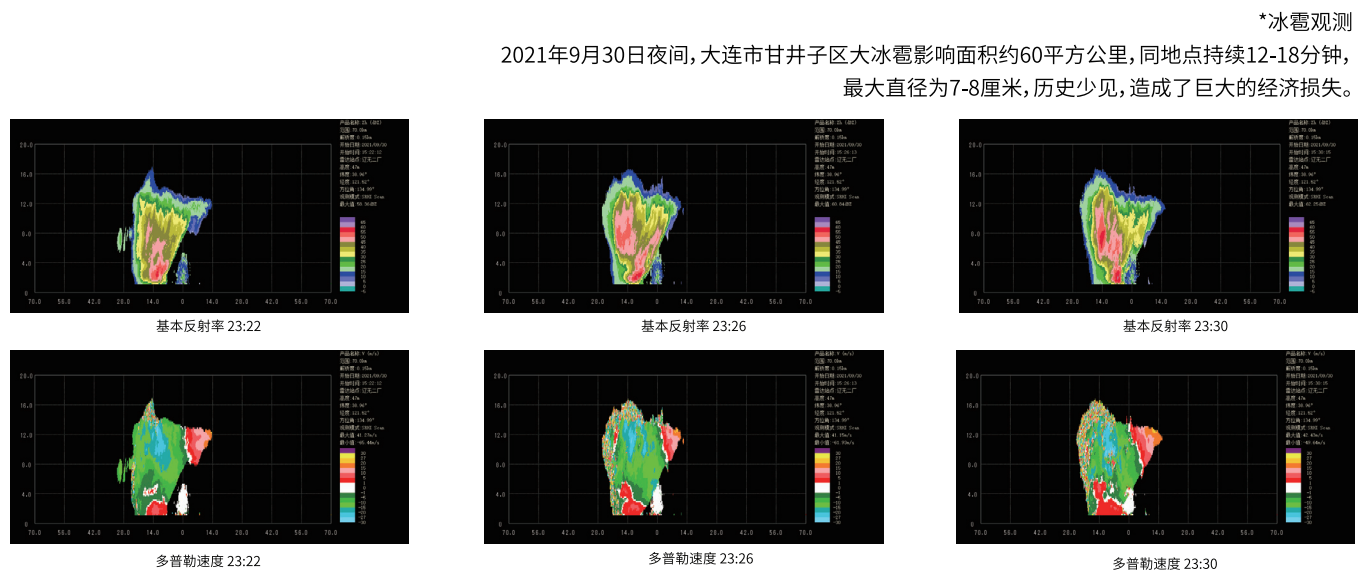

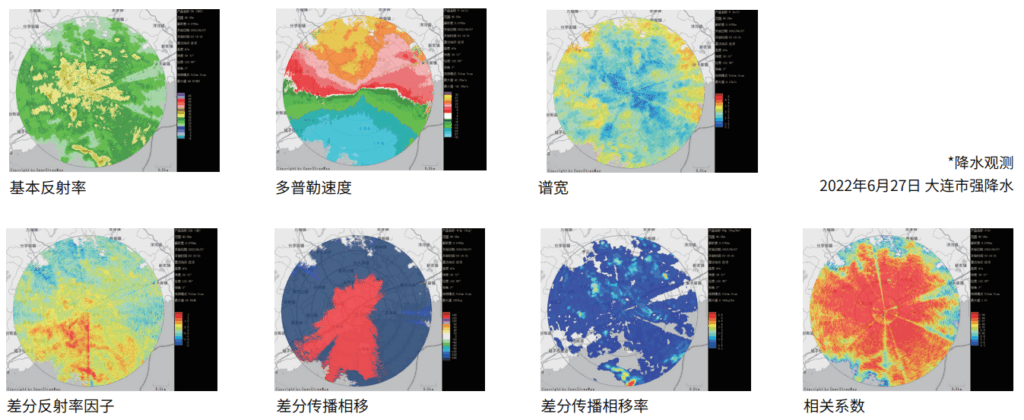

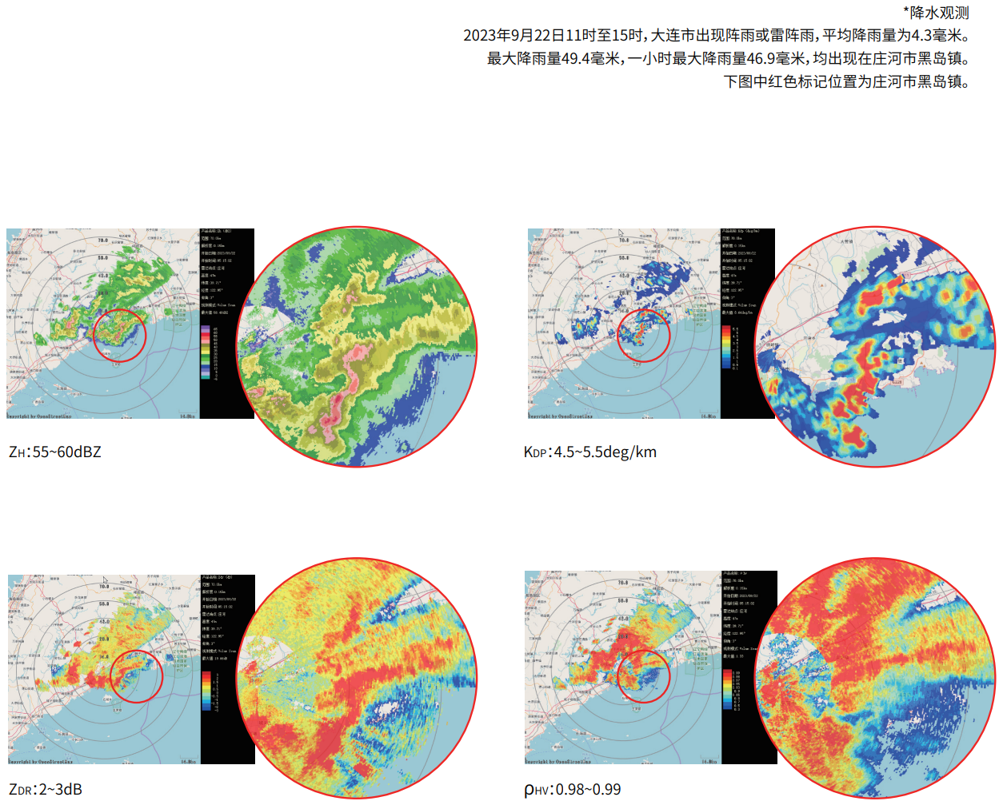

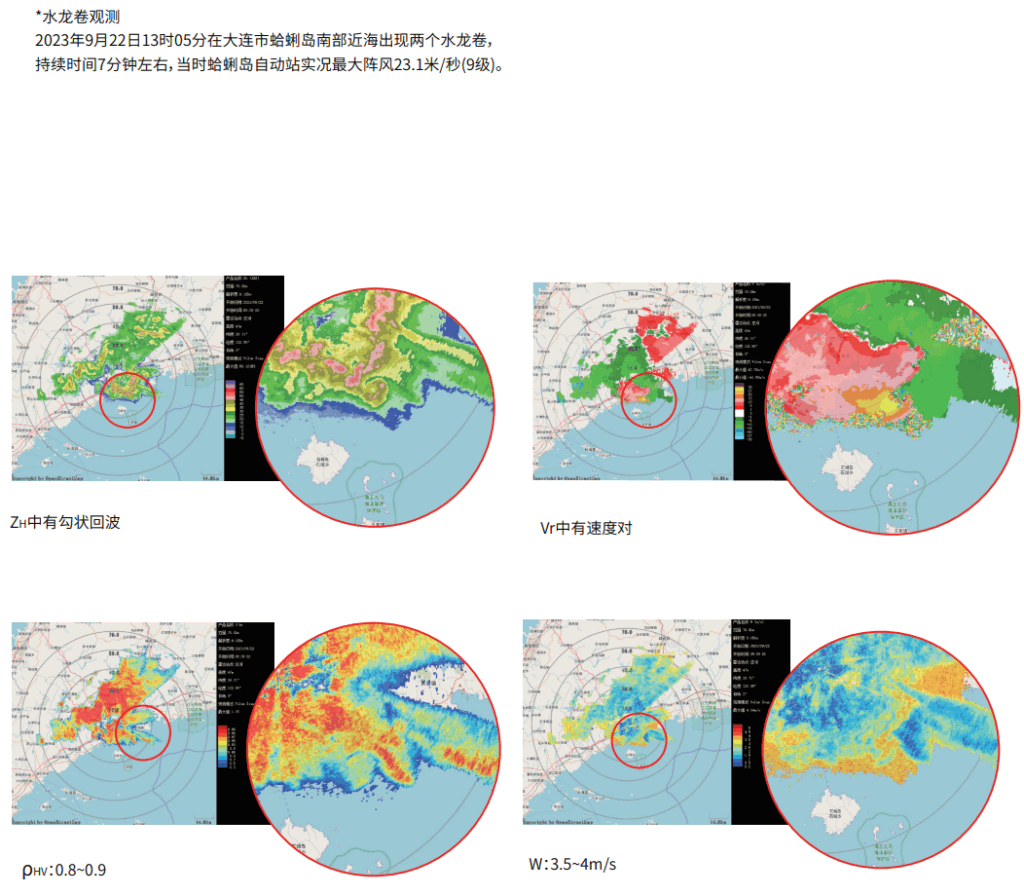

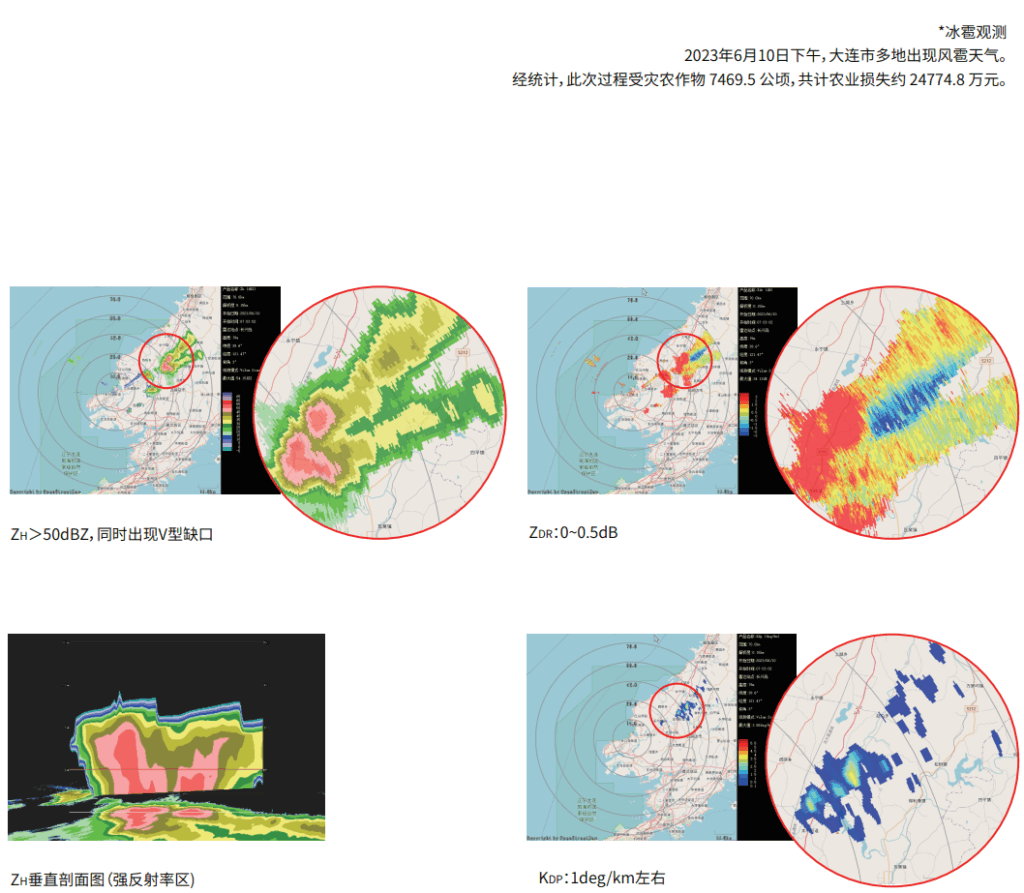

典型个例
