微动探测装备系统


微动探测装备系统由微动数据采集站和微动数据处理成像系统二部分组成,是实现微动探测数据高精度采集及高效处理成像的专用装备系统,并广泛应用在于

城市地质调查、地下空间探测、城市建设工程勘察、轨道交通工程勘察、地热资源调查领域。微动数据采集站采用一体化设计,高度集成了拾振器、采集单元、

授时定位、时频分析等功能模块,具有强抗干扰、宽频带、低噪声、低功耗、大动态等优异性能,适用于城市复杂强振动干扰环境微动数据采集。军品级防水技

术,适应各种天气工况,保障采集数据安全可靠。该系统基于Win7及以上系操作系统开发。集成微动数据入库管理、数据编辑、ESPAC法处理及剖面成像的全流

程处理功能,界面友好,交互式处理,易于操作。系统集成了项目研发提出的多种微动弱信号有效提取技术、面波高精度正反演技术及成像技术,为高精度微动

探测提供重要技术支撑。

产品特点

01 高度集成一体化设计

集成拾振器、采集单元、授时定位、时频分析等功能模块,具有强抗干扰、宽频带、低噪声、低功耗、大动态等优异性能。

02 极低噪声放大

选用高性能AD转换芯片、高稳定性外围辅助电路,采用模数分离、数据补偿技术及严格的工艺流程,实现采集系统总噪声不大于5μVp-p。

03 高精度采集

GPS+北斗组合,采用高精度时钟晶振结合独创的时间补偿算法,实现授时误差小于20ns,台阵采集站一致性优于95%。

04 微动数据ESPAC法处理成像

实现数据编辑分析、ESPAC法处理及成像、输出形式多样、结果图形分类管理。

05 面波高精度正反演

系统集成多种面波高精度正反演技术,实现高精度探测。

创新技术

极低噪声放大技术,实现采集系统总噪声不大于5μVp-p

高精度采集技术,实现授时误差小于20ns,台阵采集站一致性优于95%

①高性能AD转换芯片②高稳定性外围辅助电路

③模数分离、数据补偿技术④严格的工艺流程

①GPS+北斗组合定位、快速授时

②高精度时钟晶振&时间补偿算法

应用案例-城市地质调查

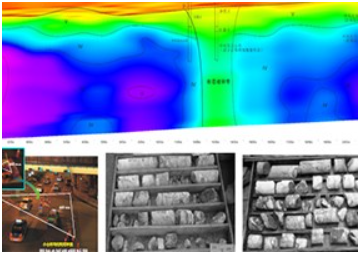

应用案例-大工程勘察

应用案例-地热资源调查
