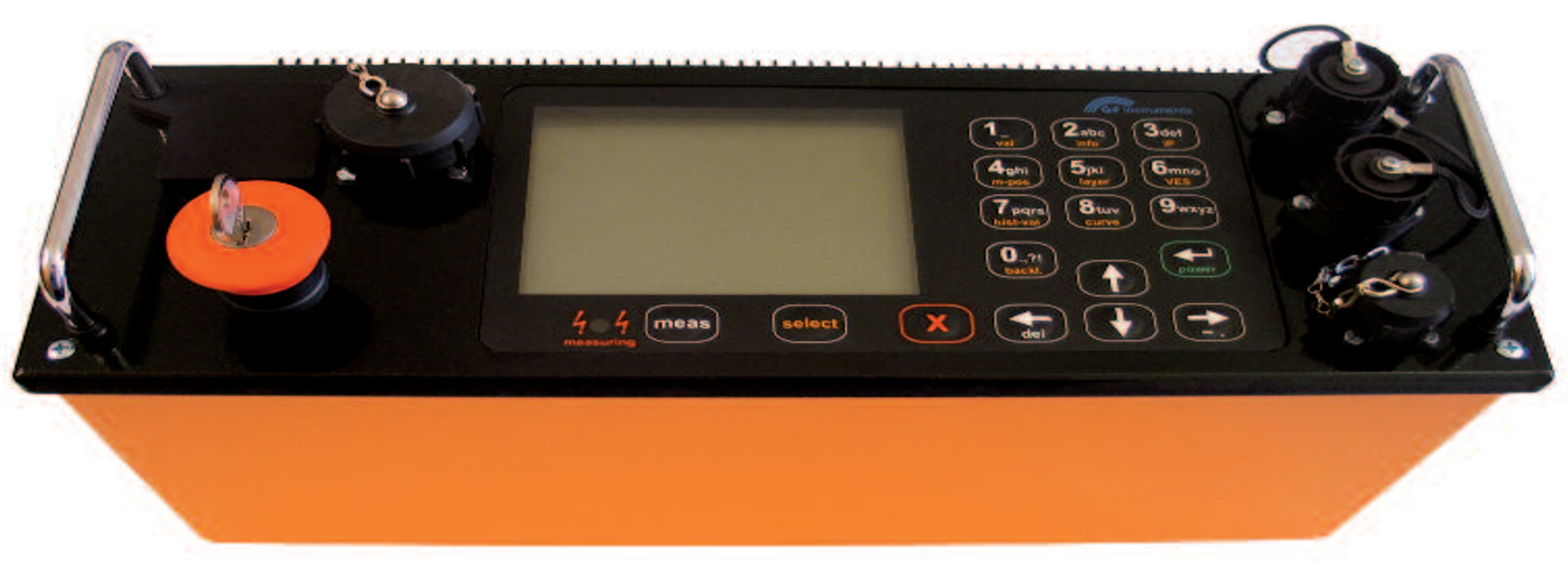

高密度电法仪




技术及性能特点


1、850W输出功率、2000Vp-p输出电压、5A输出电流的发射机，满足多电极工作和手动模式，10通道接收器，最多支持20个可调的IP窗口；
2、2D/3D电阻率&IP断层成像，具有VES（垂直电测法）、RP（电剖面法）、SP（自然电位法）测量法以及连续测量或定时测量和远程控制选项；
3、主动多电极电缆、具有开关盒的被动电缆、逐点排列；
4、仪器操作简单、采用U盘或USB进行数据下载、12V电池或交流/直流转换器进行供电、GPS连接功能。






技术参数


1、发射器
输出功率：高达850W
输出电流：高达5A（24位分辨率）
输出电压：高达2000Vp-p（实际上施加电压根据测量电位自动优化），具有全电保护功能，能量效率高达91%，采用无通风设备的被动冷却方式
2、接收器
通道数：10
输入电压范围：±20Vp-p(24位分辨率), 多量程可选
输入阻抗：20MΩ
电源频率滤波：50或60Hz可选的阶式滤波器
3、测量方法：2D/3D/4D多电极电阻率和IP断层成像、VES（垂直电测深法）、RP（电剖面法）、SP（自然电位法）、井间断层成像法、具备GPS功能的应用程序
4、支持的阵列：温纳α、温纳β、温纳γ、温纳-斯伦贝谢、偶极对偶极、单极对偶极、偶极对单极、单极对单极、MGM、赤道的偶极对偶极、井间、钻孔平面及用户自定义排列
5、测量特征：校核接地；自动校准；自动脉冲循环和测量数值的校核；可暂停测量、继续测量；依靠多电极电缆的滚动可延伸剖面
6、总精度：优于1%（典型情况下）
7、IP（激发极化法）:多达20个可调IP窗口，最大为30秒，20步可调/16.66毫秒
8、脉冲：0.2秒到30秒可调，步长0.1秒
9、自然电位补偿：恒量补偿、线性变化补偿
10、叠加：手动或自动（具有自适应设置），可调的优化测量电压和最大的可接受测量误差
11、存储数值：测量点的位置、输出电流、输入电压、自然电位、视电阻率、标准偏差、具有多达20个IP窗口的极化率
12、电极数量：一个阵列最多为65000
13、控制单元：易控的系统，字母数字键盘，LCD屏幕显示，进行实时的水平与垂直数据一致性检查和数据复测。显示屏上的实时衰减曲线、测量系统可通过网络进行升级、安全开关、内存。
14、内存：256M，可保存100个文件，超过5百万次读数
15、PC端口：USB
16、PC软件：用于处理程序（(RES2DINV / RES3DINV、Surfer、IPI2WIN等）的数据下载和输出，也可以用于测量程序的上传功能
17、电源供应：12V车用蓄电池或12V电池组、12V电源供应、AC/DC适配器
18、连接器：一个通用于所有测量附件的连接器
19、尺寸：15x21x40cm
20、重量：5.9Kg
21、环境温度：-10°C到+60°C, 可防风雨






应用


地下水探测、岩土工程勘探、水坝和堤坝的监测、环境研究、地质勘查、矿物勘探、考古、空腔和埋藏体的探测、水下和海洋测量、钻孔和井间测量等。
