隧/巷道超前预报瞬变电磁系统(小线圈大功率)




应用领域


1、隧道、巷道、竖井、平硐等全空间环境的超前探测，距离能达到150米。
2、主要用于隧道掌子面前方未开挖地段的地质情况探测，具体如下:
（1）对照设计图提供的地质、水文资料，预报地质、水文条件变化情况及对施工的影响程度,提出设计方案；
（2）预报掌子面前方及周边150米范围内含水断层、裂隙水、溶洞及溶洞含水情况；
（3）超前地质预报为设计和施工提供可靠物探依据；降低地质灾害发生的风险；为编制施工文件提供可靠的地质资料。
3、主要用于非煤矿山巷道地质构造及水害超前探测，具体如下:
（1）金属、非金属矿山井下开采巷道掘进头前方突水水源富水性分布探测、含水构造探测；
（2）金属、非金属矿山井下开采巷道顶底板因采矿扰动诱发的导水破碎带探测；
（3）超前探测预报为金属、非金属矿山井下开采巷道的掘进方向、防治水工作提供指导依据；
4、金属矿山井下矿脉走向探测；
5、地下室周边含水构造探测，地面地下金属管道探测。




优势特点


1、隧/巷道超前预报瞬变电磁系统(小线圈大功率)体积小，重量轻、施工方便。采用一体化设计，接收机、发送机、放大器三部分合为一体，便于携带和施工。
2、高性能和低功耗。采用工控机作为核心控制器，既提高了性能又降低了功耗。
3、隧/巷道超前预报瞬变电磁系统(小线圈大功率)是国内唯一隧道内使用的小线圈、大功率瞬变电磁探测设备，发射电流达到60A，最大程度上提高探测精度。
4、反射式液晶屏、功耗极低，能在阳光直射下工作。
5、先进的解释软件系统。地下(井下巷道、隧洞等)工作时的全空间解释软件系统，操作友好，图件专业。

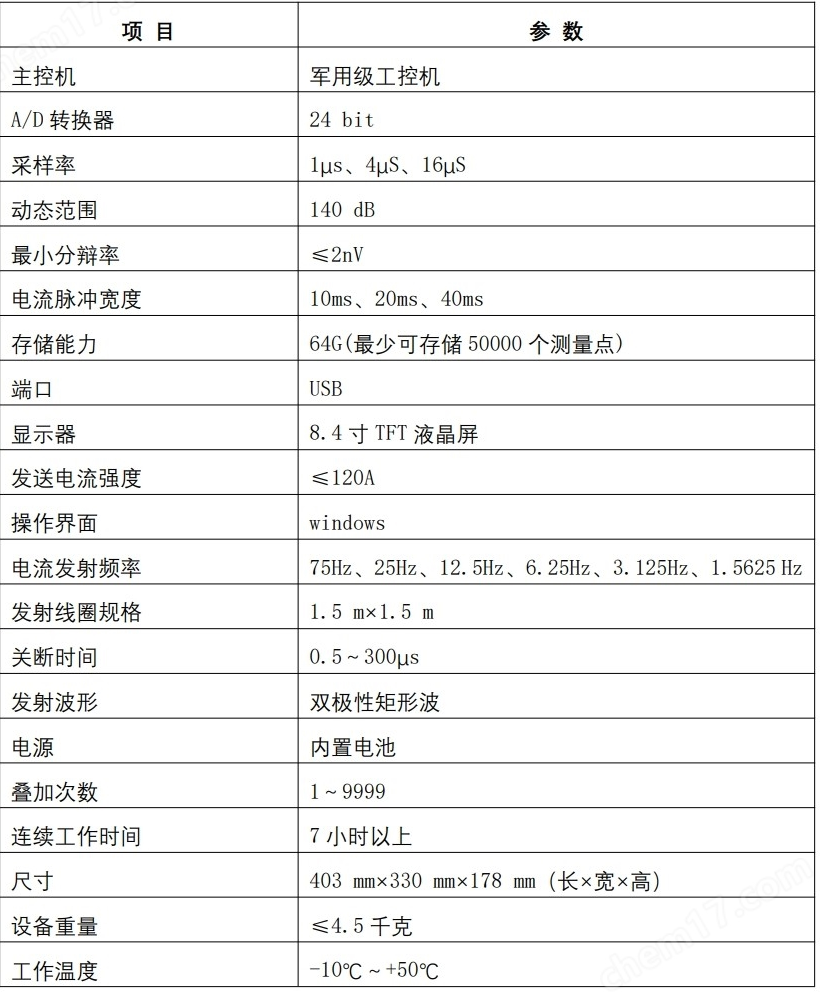

技术参数
