节点式海洋地震采集系统(节点海洋地震仪)




产品优势


• 高性能节点式海洋地震采集系统，实现1000米以浅水下震动、水声及仪器姿态的连续记录；
• 标配三分量14Hz高灵敏度全向检波器+3Hz高灵敏度水听器，可选配3Hz有源力反馈式全向宽频检波器，为海底全波场地震采集应用提供高品质传感解决方案；
• 四通道24位高精度Δ-Σ模数转换器，主要采集参数与国际同类主流产品相当，采样率与前置放大器增益可配置；
• 内置高精度恒温晶体（OCXO），90天时钟守时精度优于±2ms；
• 内置高精度信号发生器，支持现场全信号链功能及性能自检与诊断，包括采集系统等效输入噪声、实时动态范围、总谐波失真、检波器阻抗、自然频率、灵敏度、阻尼等；
• 内置大容量可充电锂电池组，连续工作时长高达90天（2160小时）；
• 支持SEG-D、SEG-Y、Mini-SEED、SAC等多种数据输出格式；
• 内置电子标签（RFID），实现高效资产管理与出入库管理；
• 体积小（直径29cm x 高度14cm）、重量轻（空重13.8公斤，水重7公斤），便于运输与施工。







功能概述


检波器：标配三分量14Hz高灵敏度全向检波器，可选配3Hz有源力反馈式全向宽频检波器
水听器：3.4Hz宽频高灵敏度水听器
数字化方案：四通道24位高精度Δ-Σ模数转换器
存储容量：64GB
供电：内部750WH可充电锂电池组，支持大于2160小时（90天）连续记录
授时与守时：GNSS授时精度：+/- 1μs，OCXO守时精度：+/- 2ms (90天)
自检：内置信号发生器，支持全信号链功能与性能诊断
LED指示：采集站状态、卫星时钟同步状态
数据回收：集中式充电/数据回收桩
重量：13.8公斤（空重），7公斤（水重）
外部尺寸：直径29cm x 高度14cm
工作温度范围：-10℃ ~ +45℃
工作水深：0~1000m







采集指标


ADC分辨率：24位
采样间隔：0.5ms、1ms、2ms、4ms
前置可编程放大：x1、x4、x16（0dB、12dB、24dB）
增益精度：0.1%
模拟信号输入：±2.5Vp-p @ x1 gain；±625mVp-p @ x4 gain；±156mVp-p @ x16 gain
实时动态范围@1ms（典型值）：125dB @ x1 gain
总动态范围：145dB
等效输入噪音（典型值）：1μV @ x1 gain；0.25uV @ x4 gain
谐波失真：-120dB@ 31.5Hz
输入信号带宽：0Hz ~ 866Hz @ 0.5ms（-3dB）；0Hz ~ 800Hz @ 0.5ms（-0.1dB）
防混叠滤波器：线性滤波器，-3dB 带宽86.6%那奎斯特频率
阻带衰减：>120dB @那奎斯特频率
共模抑制比：>100dB
道间抑制比：>100dB

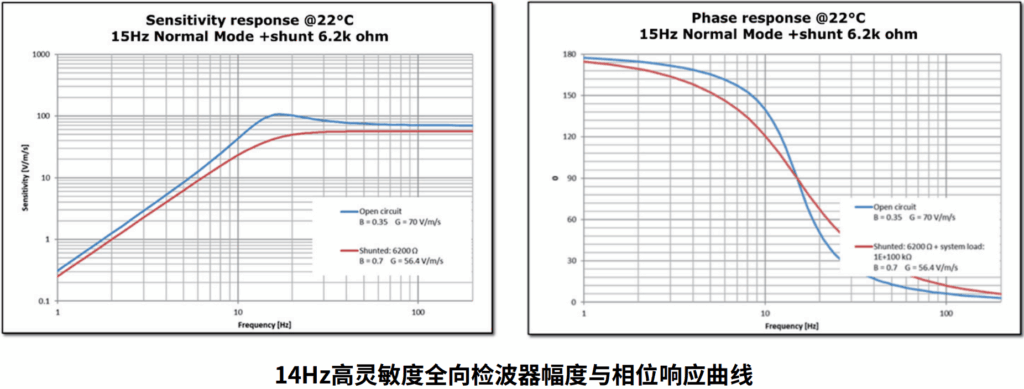

14Hz全向检波器


自然频率：14Hz
开路灵敏度：70V/m/s
假频：>240Hz
谐波失真：≤0.1% horizontal, <0.4% vertical 线圈电阻：1500Ω 工作倾角范围：0°~±90°

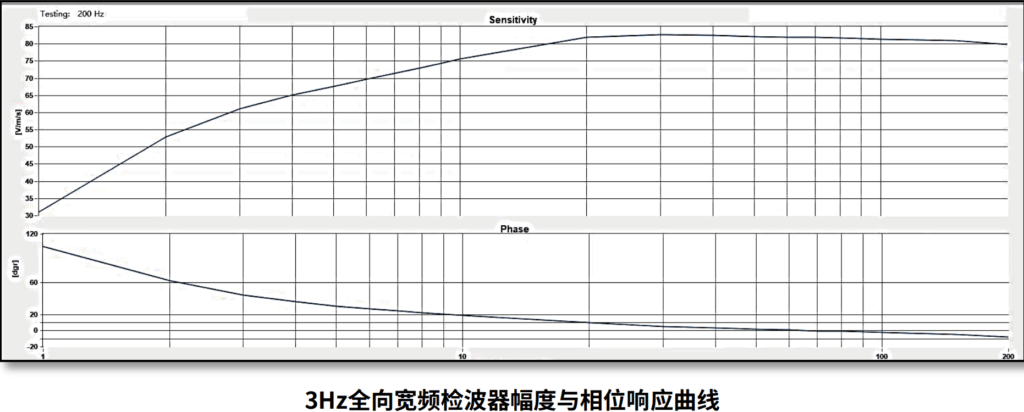

3Hz全向检波器


等效自然频率：3Hz
灵敏度：80V/m/s
假频：>240Hz
失真度：<0.1% 水平放置；<0.4% 垂直放置 工作倾角范围：0°~±90° 等效输出噪声：2uVrms@3~240Hz 动态范围：120dB








高灵敏度水听器


频率响应：3.4Hz@-3dB
灵敏度：8.9V/bar
工作水深：≤500m
工作温度：-10℃~+50℃







充电/下载单元


充电/下载位：3
充电时间：10小时
充电总功率：350W
单位充电功率：100W
数据下载速率：2GB/min.
单位下载速率：0.66GB/min.
数传端口：1G Ethernet
工作温度范围：0℃~+40℃
标准尺寸：1U

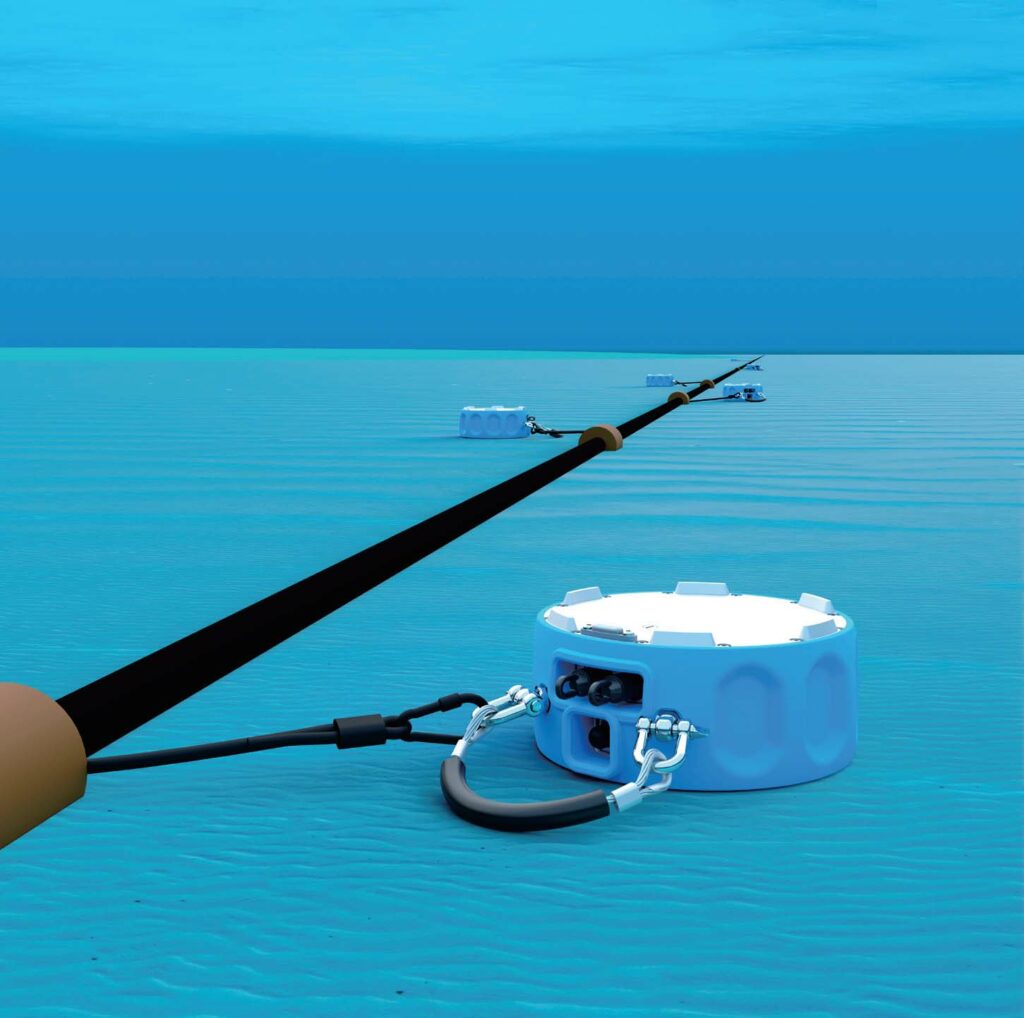

设备海洋布设示意图
