等值反磁通瞬变电磁系统

该系统消除了瞬变电磁法关断延迟的电磁耦合效应，不受场地限制、满足浅部工程勘察需要，广受好评。经过多年技术攻关，系统现已升级，新系统便携化了收发天线、提高了仪器稳定性、校准了早期二次场测量、并改进了瞬变电磁快速反演技术，申报了多项国家发明专利，拥有自主产权。

1、天线类型：收发一体反磁通天线，具备零互感特性；
2、发送等效常规瞬变电磁法中心回线边长与面积：400m×400m;
3、接收等效面积：>400m²；
4、谐振频率：>200kHz；
5、过渡过程时间：0uS；
6、工作温度：-40℃~+70℃；
7、重量：20Kg；
8、体积：50cm×50cm×30cm。

1、发送波形：占空比50%的双极性方波；
2、发送电压：12V，电流：30A；
3、发送频率：0.1Hz～250Hz；
4、关断时间：0.5uS@阻性负载；
5、接收分辨率：24位，系统分辨率34位；
6、接收采样率：625KHz；
7、时间道：最大1250时间道；
8、工作温度：-40℃~+70℃。

1、探测深度可达800米；
2、增强了电磁抗干扰能力；
3、兼容其他版本系统。

1、金属矿勘探
①快速评价金属矿的矿权远景；
②探测金属矿体的范围和产状。
2、工程勘察
①探测浅层岩溶，并评价岩溶规模、形态以及含水性等；
②确定浅层断裂破碎带的规模、产状以及含水性等；
③探测浅层采空区的分布范围、埋藏深度以及赋存状态等三维特征。
④冻土层勘探，冻土层的厚度、埋深等赋存特征。
3、工程检测
①检测高速公路、机场跑道、城市道路以及铁路公路隧道路基基底空洞、断
裂、岩溶、软弱层等地质病害；
②检测水库、拦河坝、尾砂坝等坝基和坝体的渗漏、空洞、蚁穴等安全隐患。
4、考古
①探测古墓的分布范围以及掩埋深度；
②探测古墓中金属制品。
5、浅层能源勘探
①圈定浅层油气构造；
②探测浅层煤层分布范围、产状；
③探测冻土可燃冰分布范围等。
6、军事用途：未知爆炸物探测

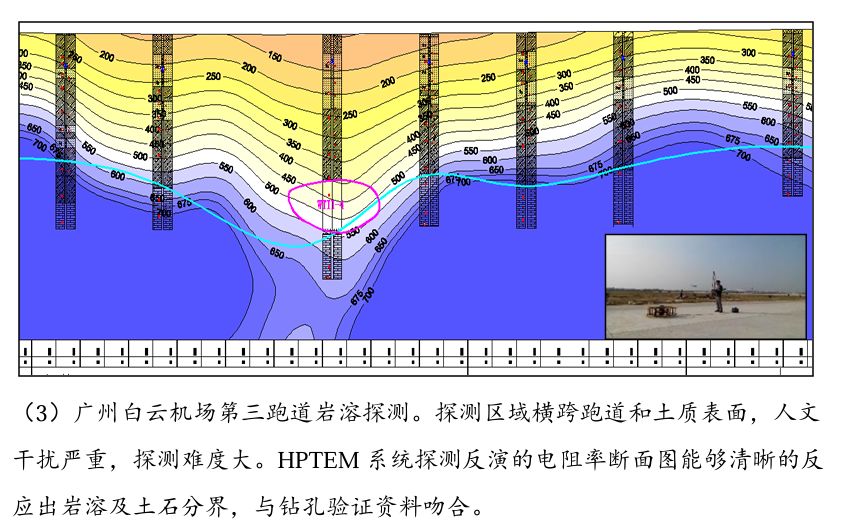

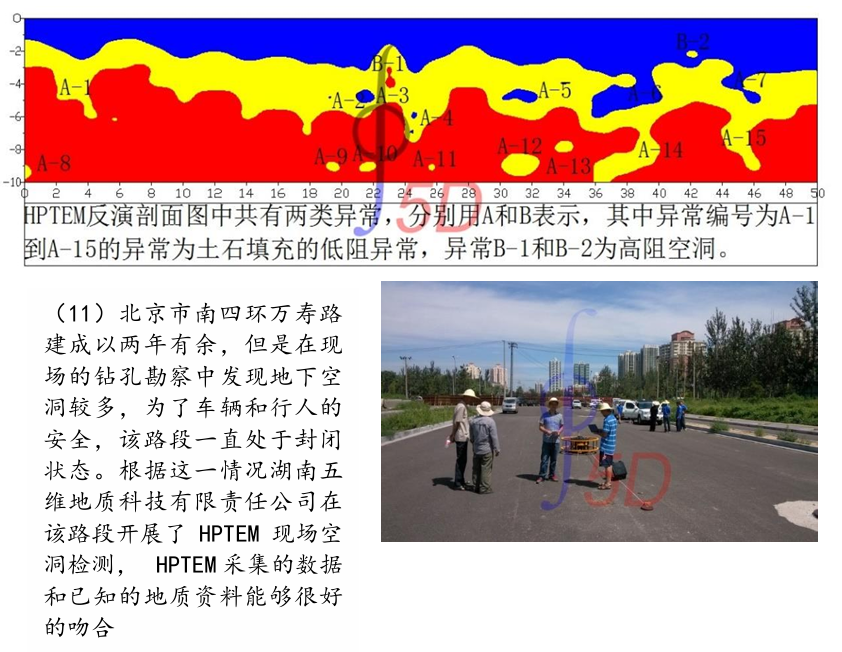

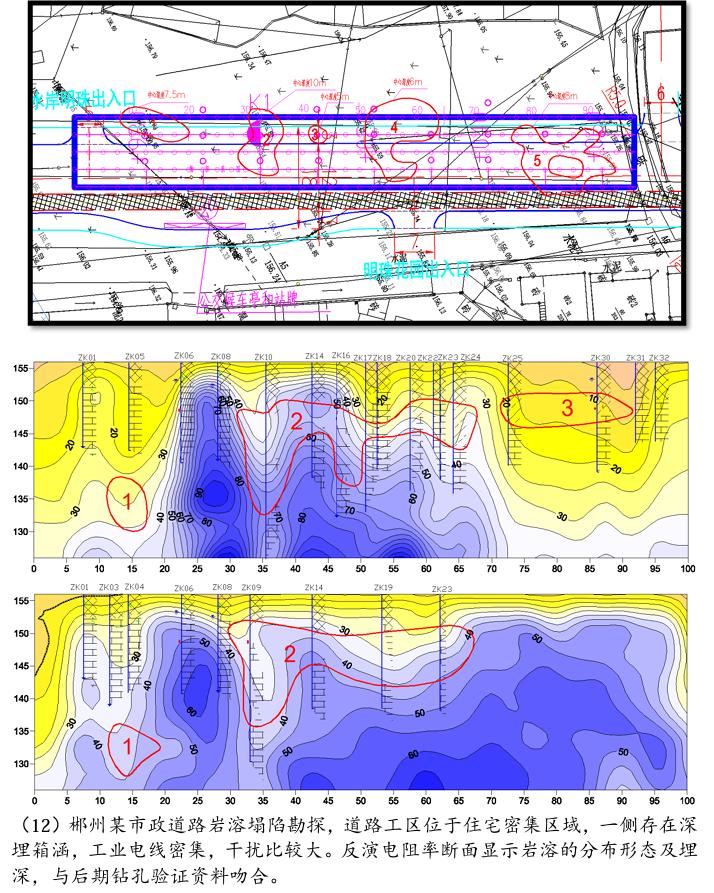

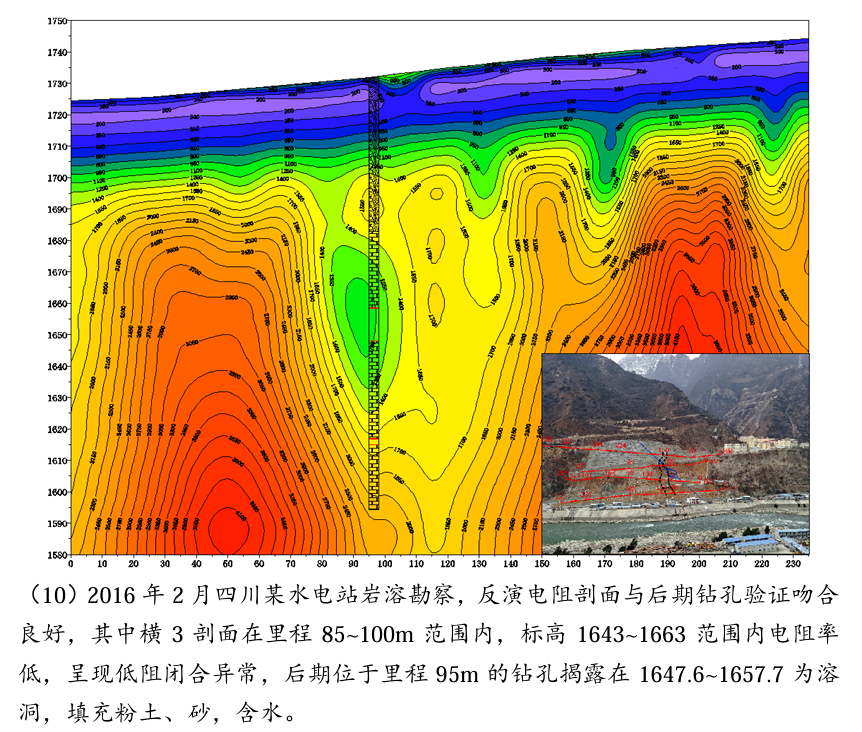

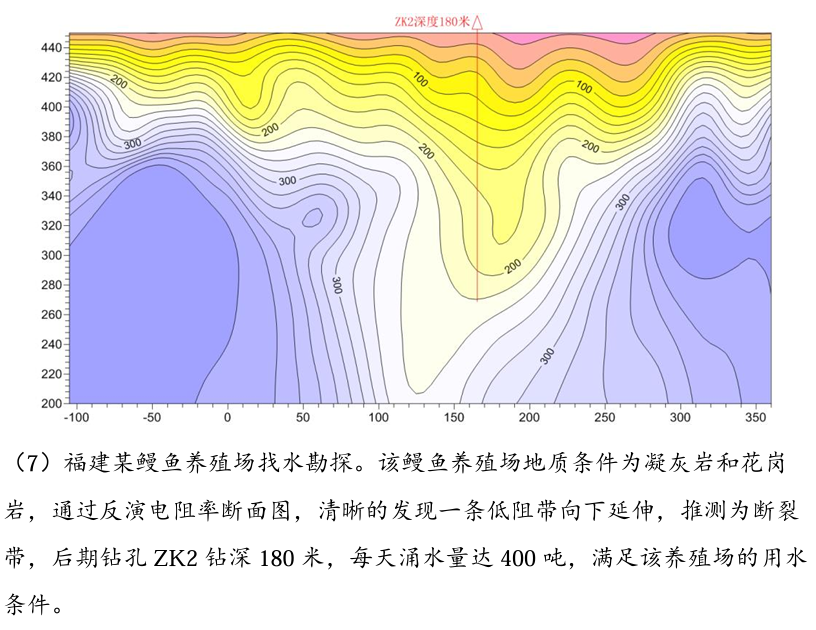

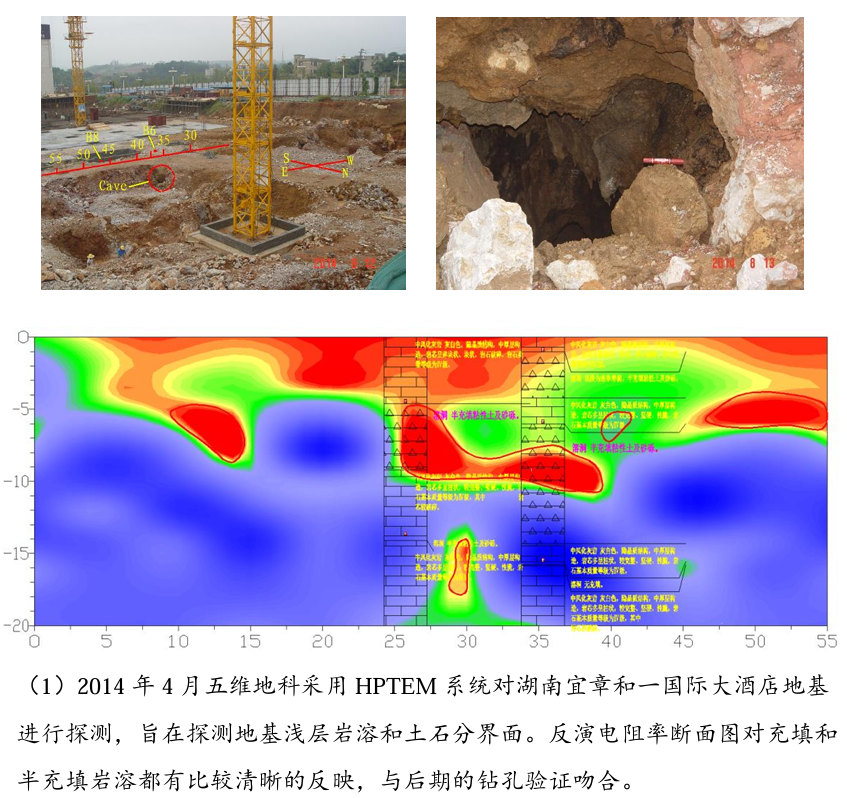

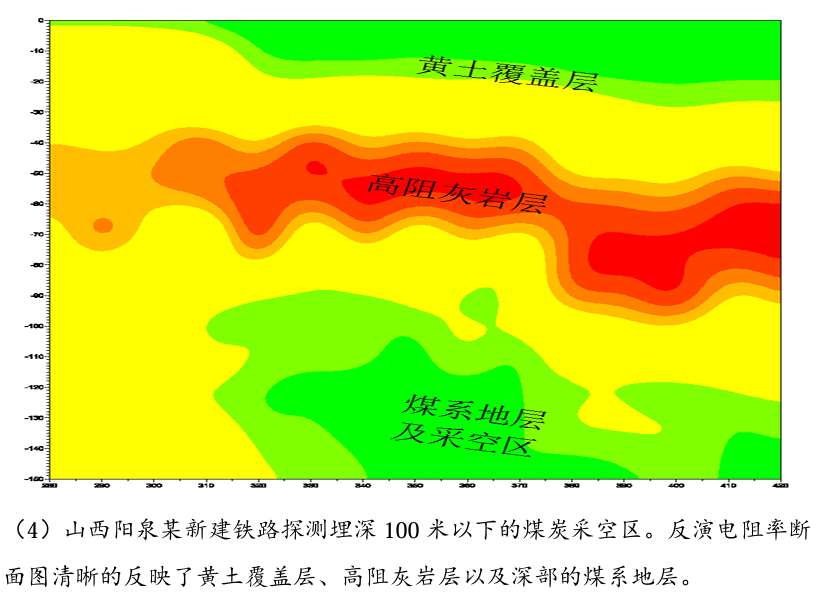

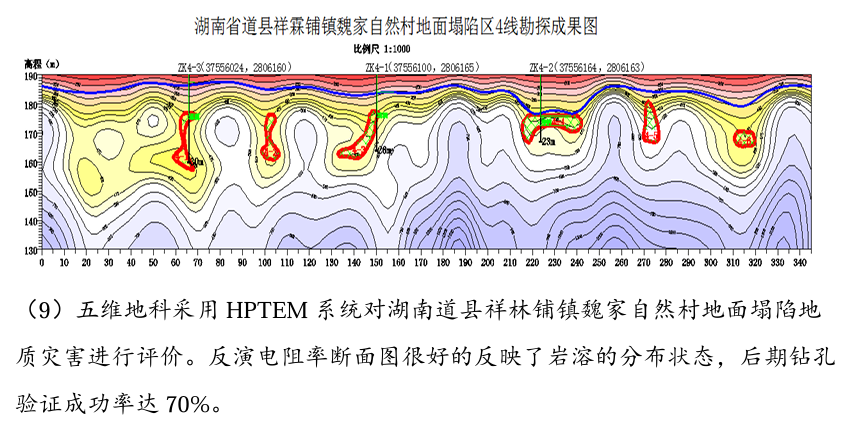

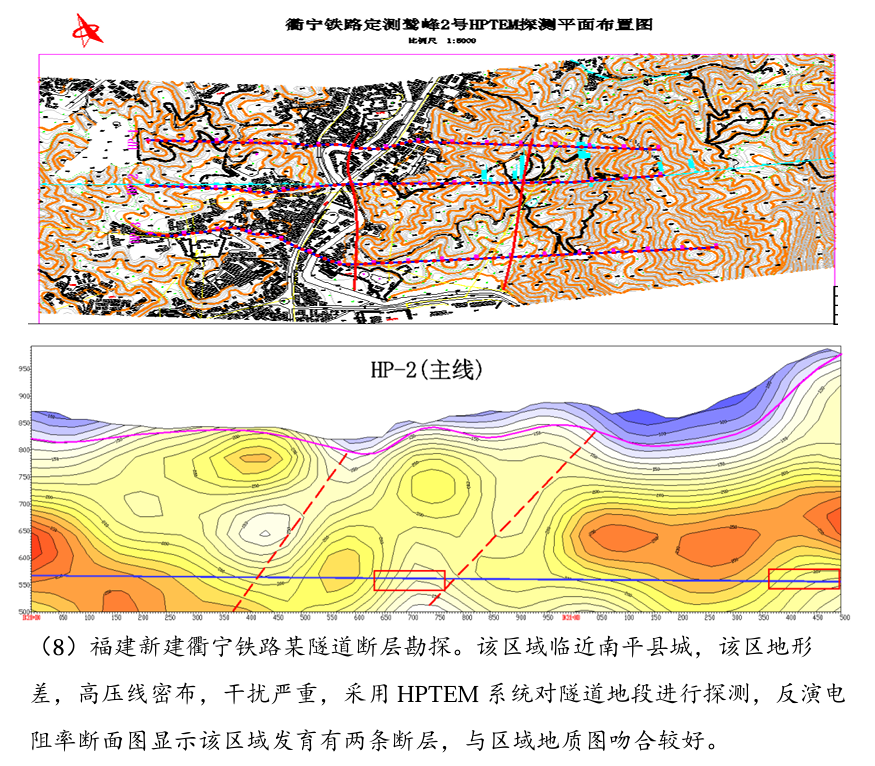

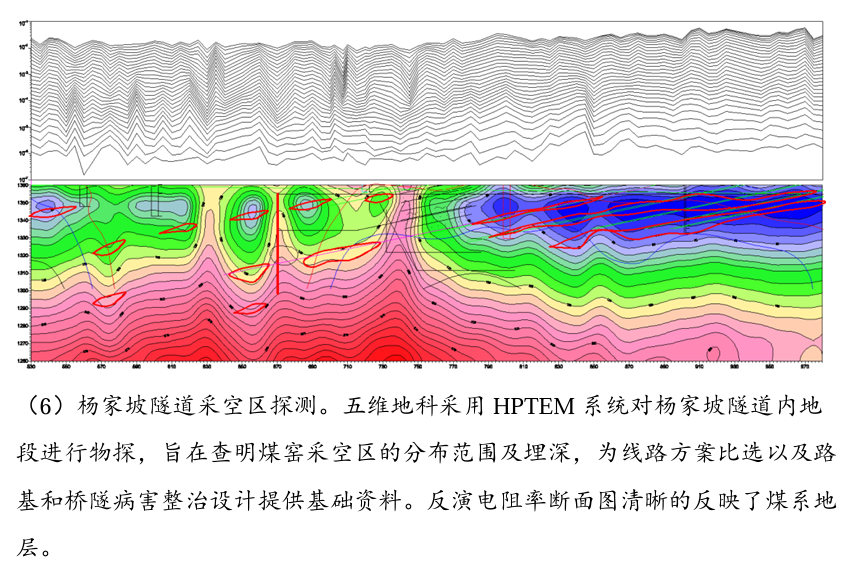

应用案例
