盾构施工超前沉降预测

一、项目背景

盾构法作为一种先进的隧道施工技术，虽然以其高效安全的特点广泛应用于城市地铁、公路隧道、水利引水工程等多个领域，但其施工过程中对地层扰动、地表沉降等方面的影响，仍可能对周边邻近的建筑物、构筑物、乃至居民生活安全带来不可忽视的影响。

方案设计阶段

有限元仿真分析预测，为施工方案设计、掘进路线设计等提供有力数据支撑。

施工过程阶段

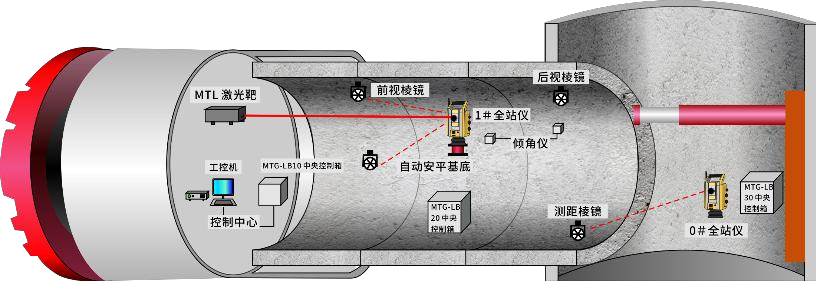

全方位、多维度实时现场监测，确保盾构施工过程的人民生命财产安全。

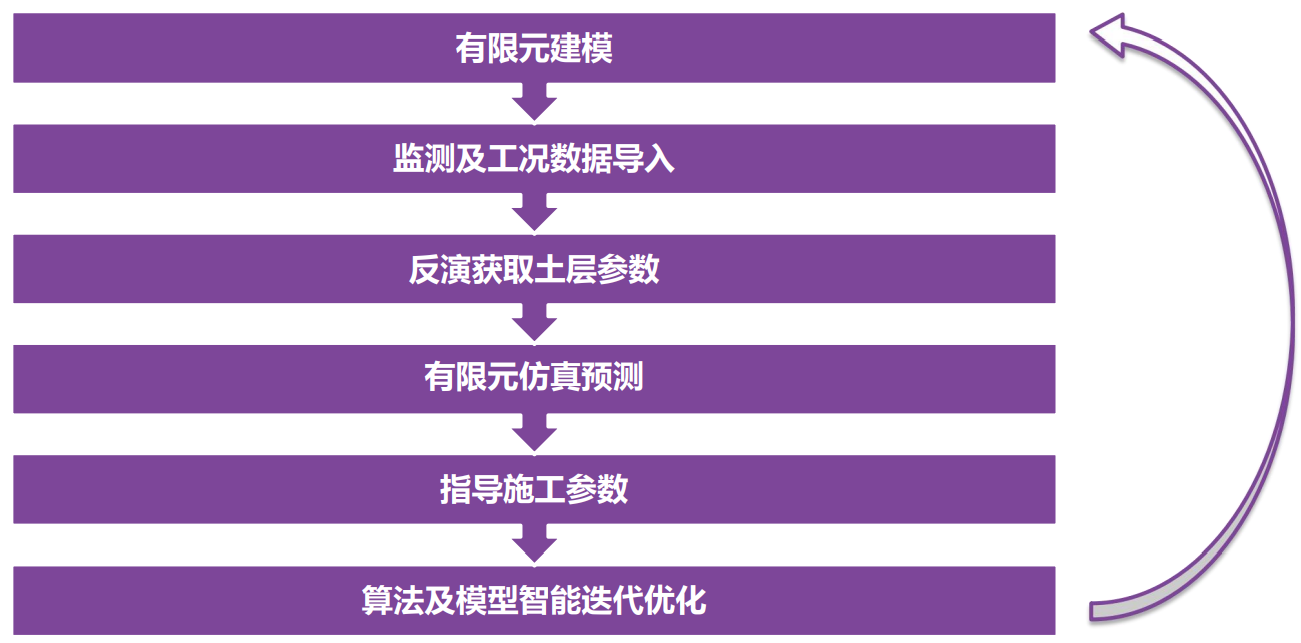

二、预测技术方案介绍

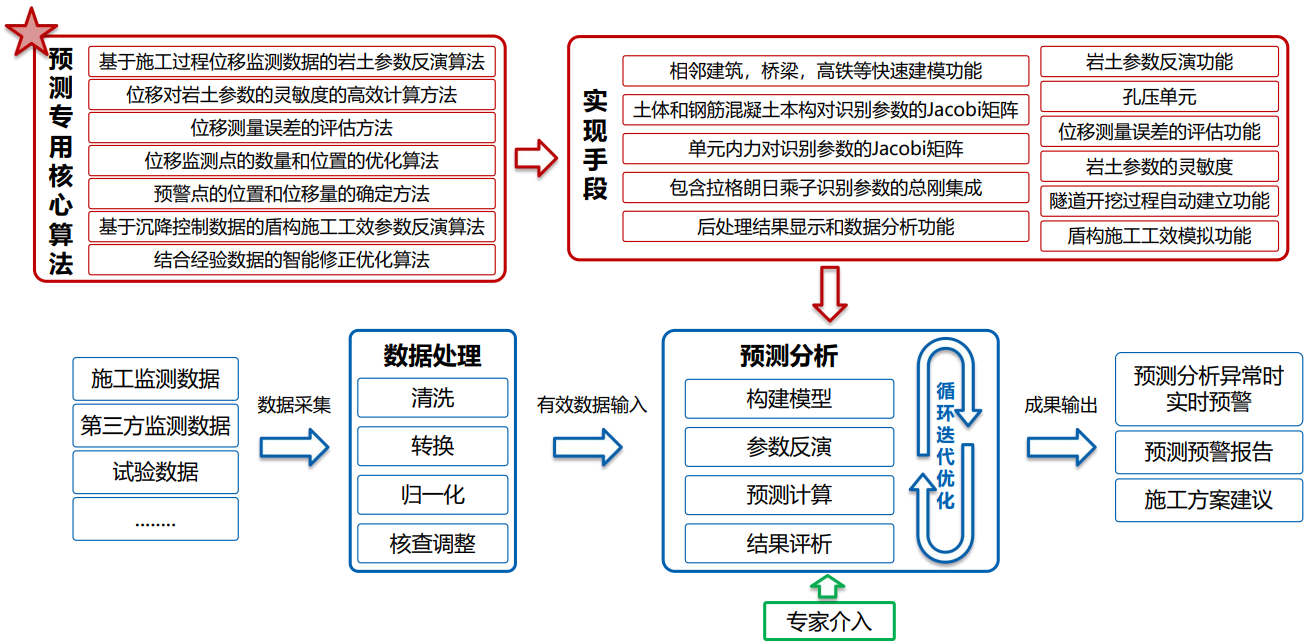

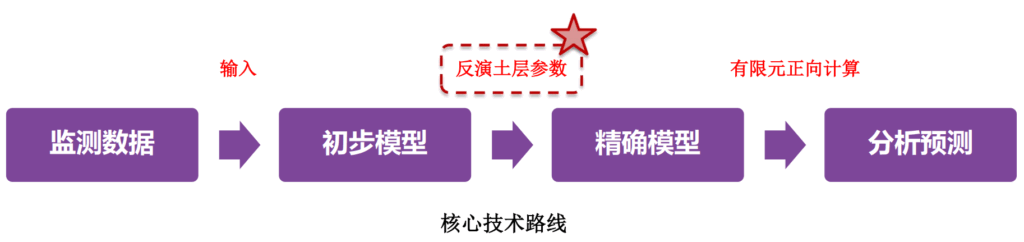

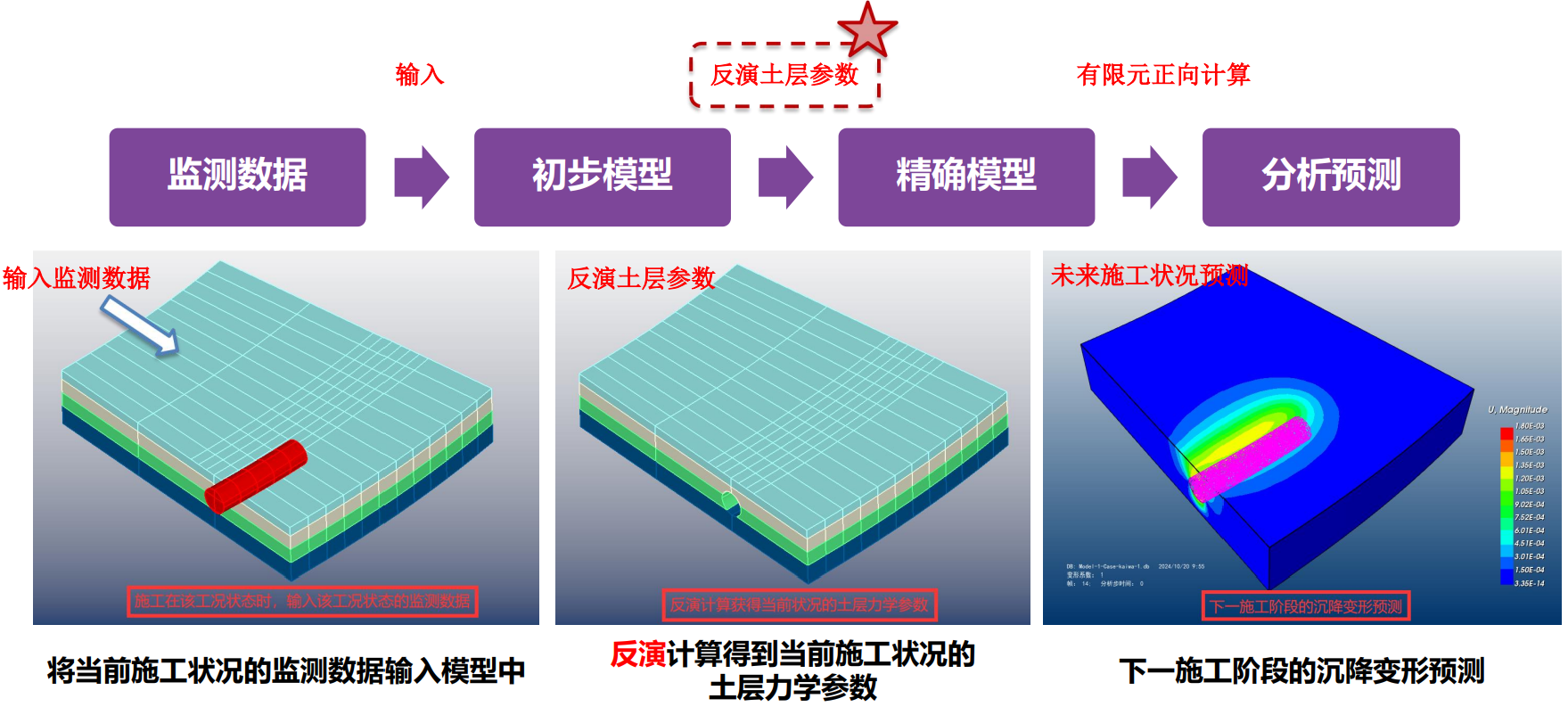

提出一种全新的融合策略：基于岩土参数反演的核心算法，将施工现场实时监测所得的大量宝贵数据与有限元分析技术实现深度结合。不仅可以有效提升数值仿真分析的精确度和预测能力，还能对未来施工状况进行更为贴近实际、更为精准的预判：
（1）根据现场沉降监测数据，基于高性能有限元数值分析平台进行大规模的逆问题求解，反演出岩土本构参数。
（2）用上述反演出来的岩土本构参数，结合预计施工过程，基于高性能有限元数值分析平台进行正向分析仿真分析，做到精确合理的沉降预测。

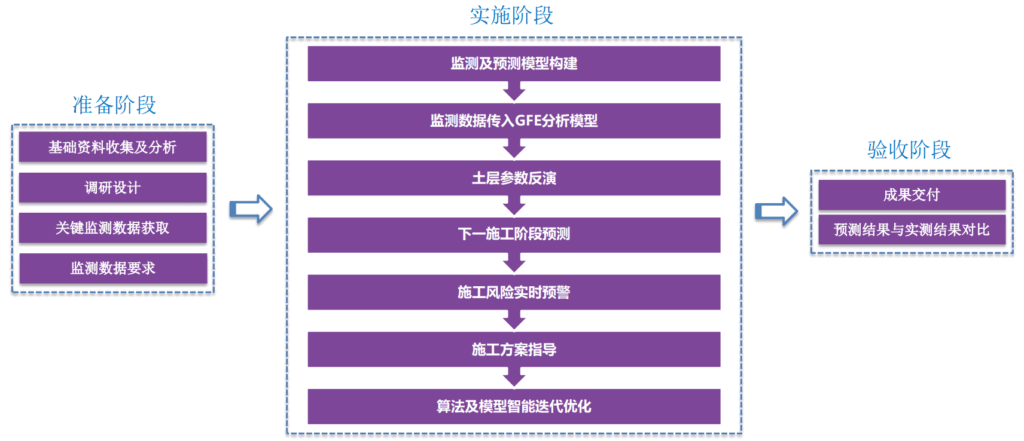

三、预测预警方案详述

1、准备阶段

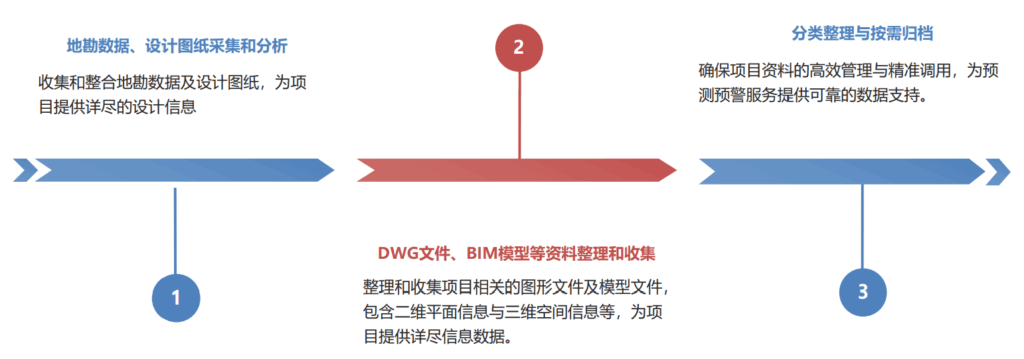

基础资料收集及分析

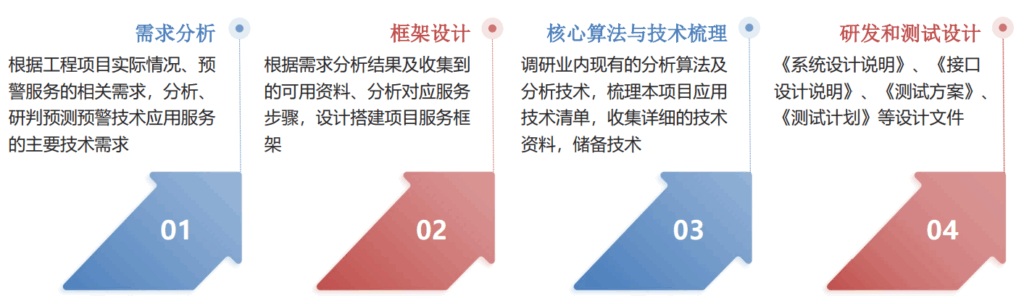

调研设计

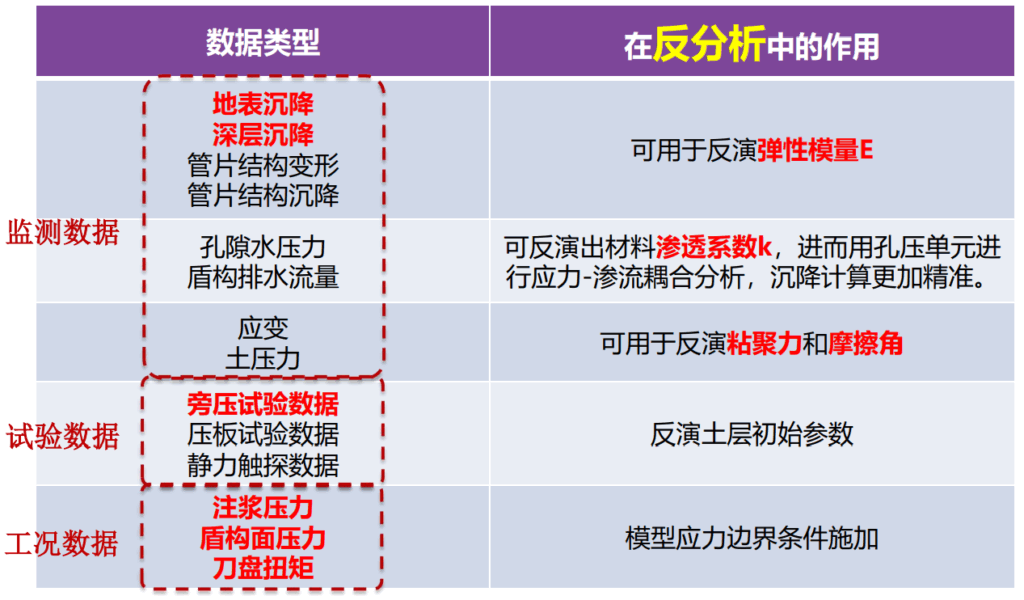

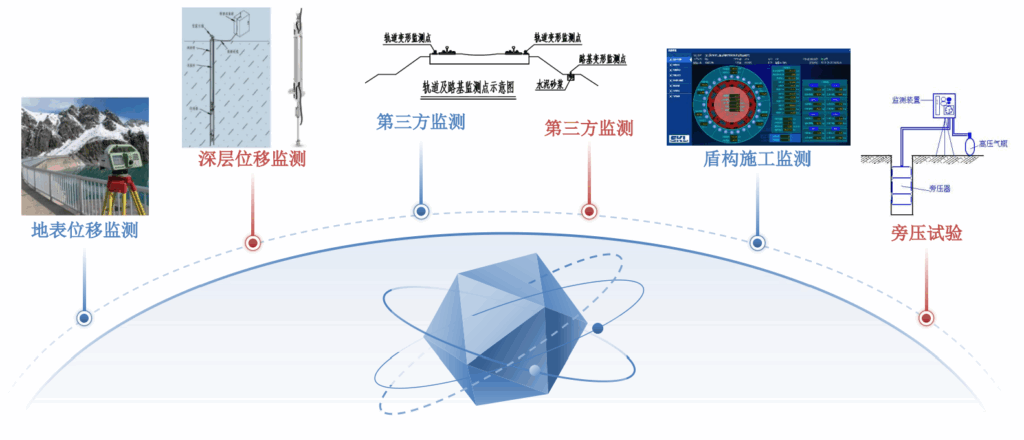

关键监测数据获取

监测数据、试验数据、工况数据越详尽，反演及预测分析的结果越准确。

2、实施过程

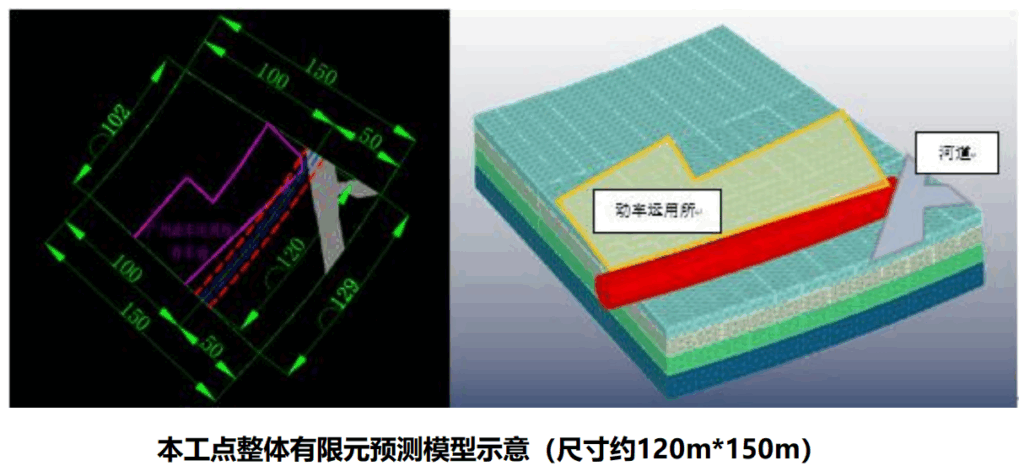

监测及预测模型构建

综合考虑监测、预测及算法精度的要求，及施工进度影响等多方面因素，以盾构隧道每掘进10m建立一个新的施工工况模型。模型应能精细化体现该区段内的土层、隧道、施工工况、邻近周边建筑、邻近河道、现场测点分布等关键信息，如下图所示。

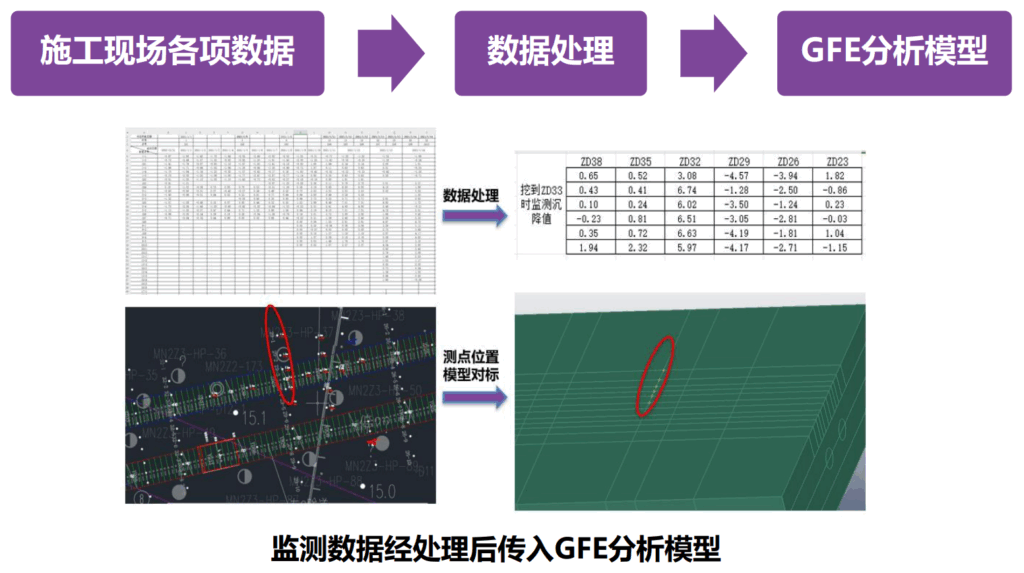

监测数据传入GFE分析模块

施工现场的海量监测数据及试验数据，将先进行数据清洗、筛查、转换及归一化处理等操作，并进行数据核查及调整，将数据转换为特定格式的有效数据，再将各项有效数据传入至GFE分析模型中。

土层参数反演

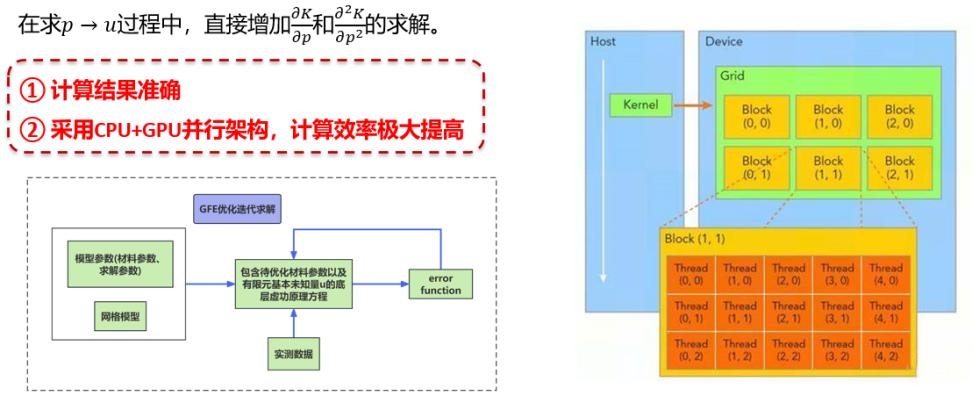

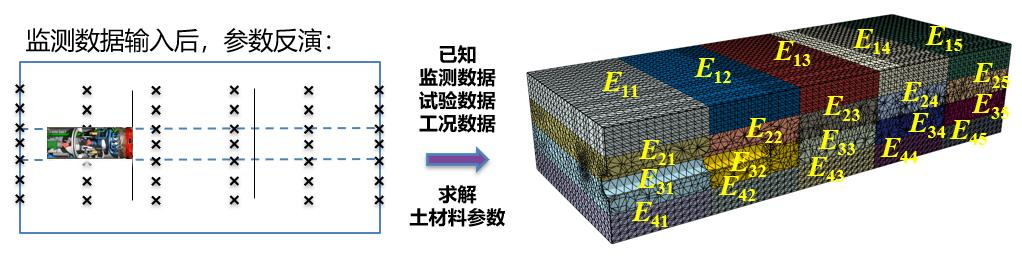

土层参数反演为整个预测预警服务的关键核心所在。基于现场监测数据及已构建的有限元模型，利用先进的数学和计算技术，通过不断迭代调整土层参数（如弹性模量、泊松比、内摩擦角、粘聚力等），使得数值模型的计算结果与现场监测数据之间的差异达到最小，直至满足预定的收敛准则，逆向求解出土层的各项物理力学参数（如下图所示），从而构建出与现场实际情况完全匹配相符的分析模型，为下一阶段的施工状况预测提供技术基础。

下一阶段施工预测

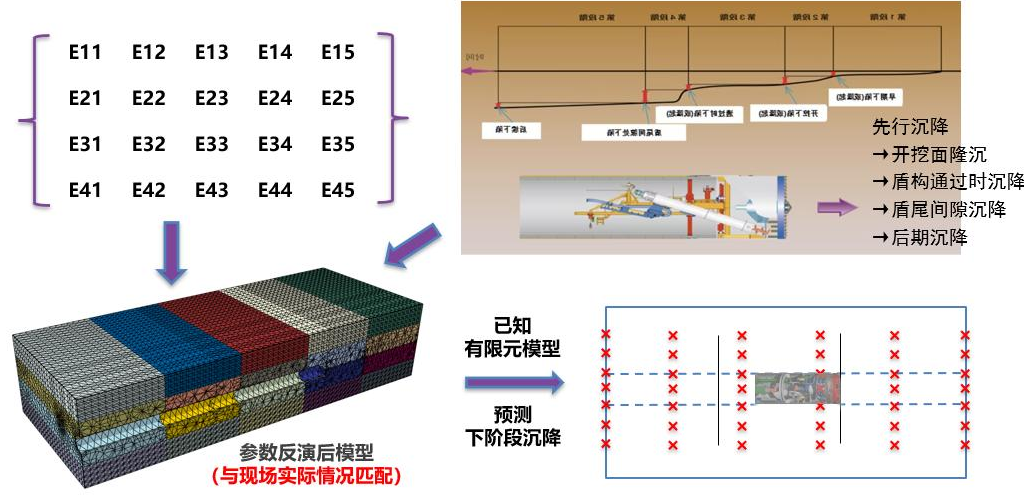

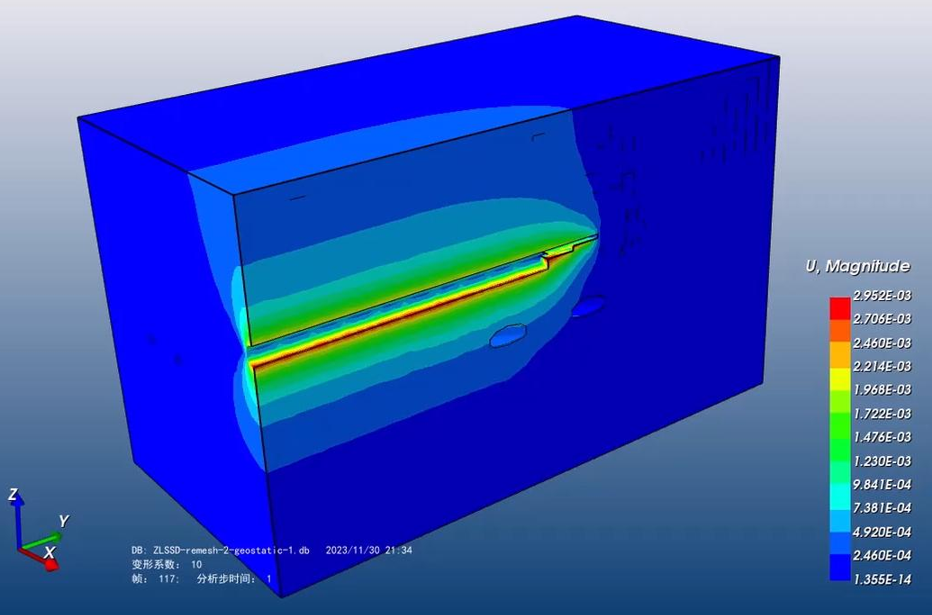

基于已通过逆向求解方法精确获取的土层参数，我们构建了一个与现场实际状况高度吻合、精确匹配的分析模型。随后，将下一施工阶段相关的施工工况、开挖细节、工作效率参数等详尽信息，精准地输入至高性能有限元分析模型之中。借助此精准模型模型，运用前沿的有限元分析技术对未来施工状况进行了全面而深入的仿真预测，旨在科学预见并量化下一施工阶段可能出现的沉降情况、变形趋势、应力应变分布等关键指标，从而实现对工程远期力学状态的全面、准确且前瞻性的把握。如下图所示。

施工风险预警

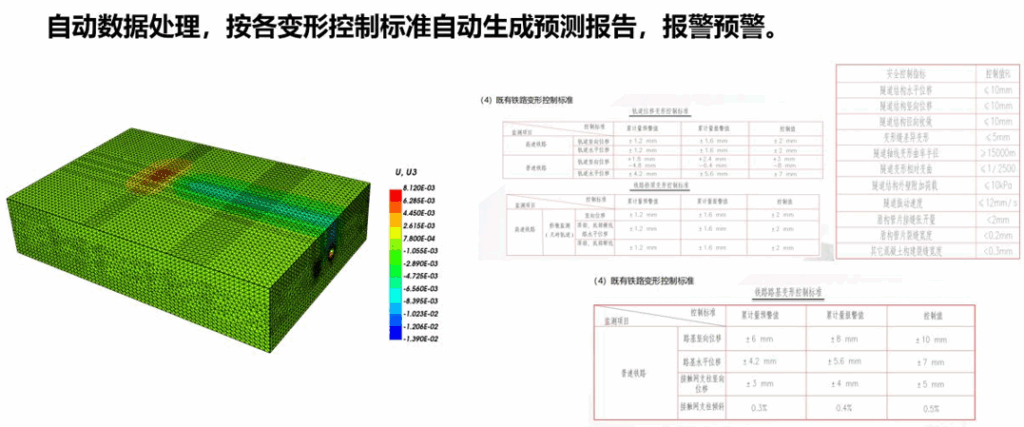

基于此精准有限元模型的仿真预测分析结果，对于异常数据及危险数据及时发出预警信号，警醒相关工作人员密切关注，提前规避重大施工风险。如下图所示。

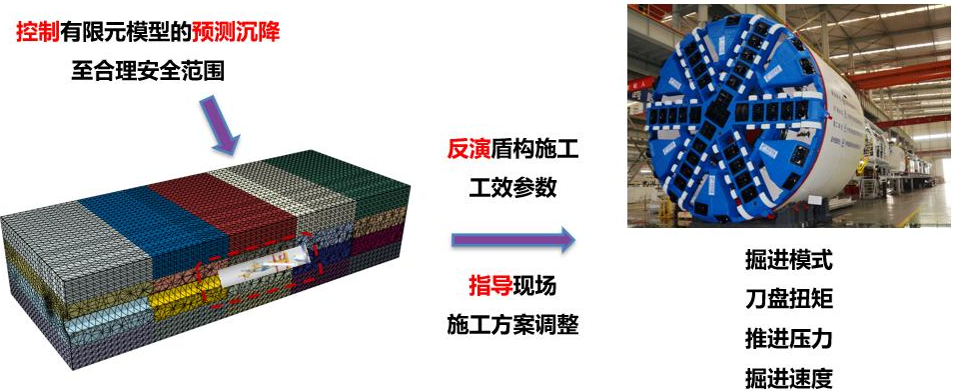

施工方案指导

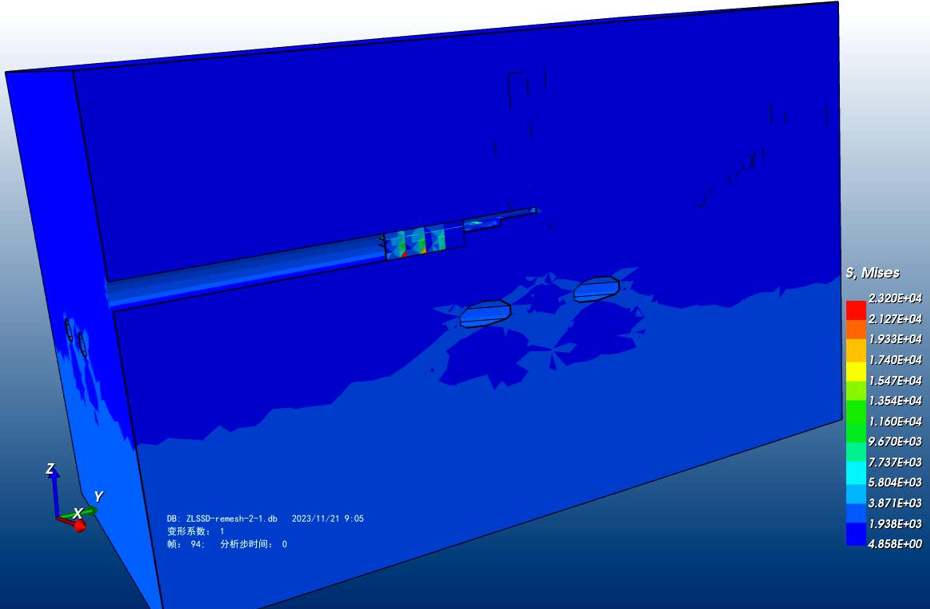

基于此精准有限元模型的仿真预测分析结果，可以为后续施工方案的制定提供有力的数据支撑。包括指导施工方案调整、工效参数调整（掘进速度、掘进模式、刀盘扭矩等）等，优化施工方案使远期施工对周边既有结构（如邻近建筑等）的影响最小，规避各类潜在风险。如下图所示。

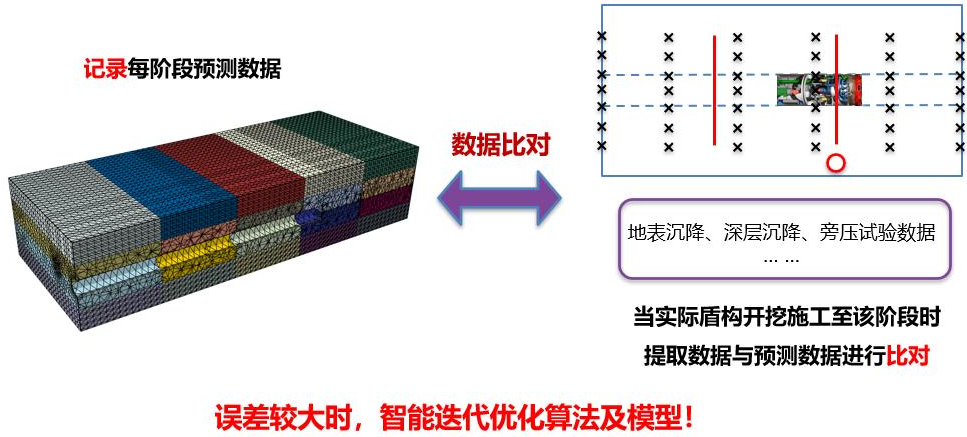

算法及模型智能迭代优化

在整个预测预警服务项目的过程中，需系统性地记录每一关键阶段的仿真预测结果，确保数据的完整性与可追溯性。当项目进展至相应阶段时，应严格遵循既定程序，采集并整理现场实测数据，包括但不限于地表沉降量、深层位移变化、土体应力应变状态等关键参数，以确保数据的准确性与时效性。
随后，采用科学严谨的方法，将上述现场实测数据与既有的仿真预测结果进行详尽的数据对比分析，旨在全面评估预测模型及核心算法的准确性及适用性。基于对比分析结果，利用先进的智能优化算法，对核心算法及模型参数进行精细化调整与优化，旨在不断提升预测分析的精准度。如下图所示。

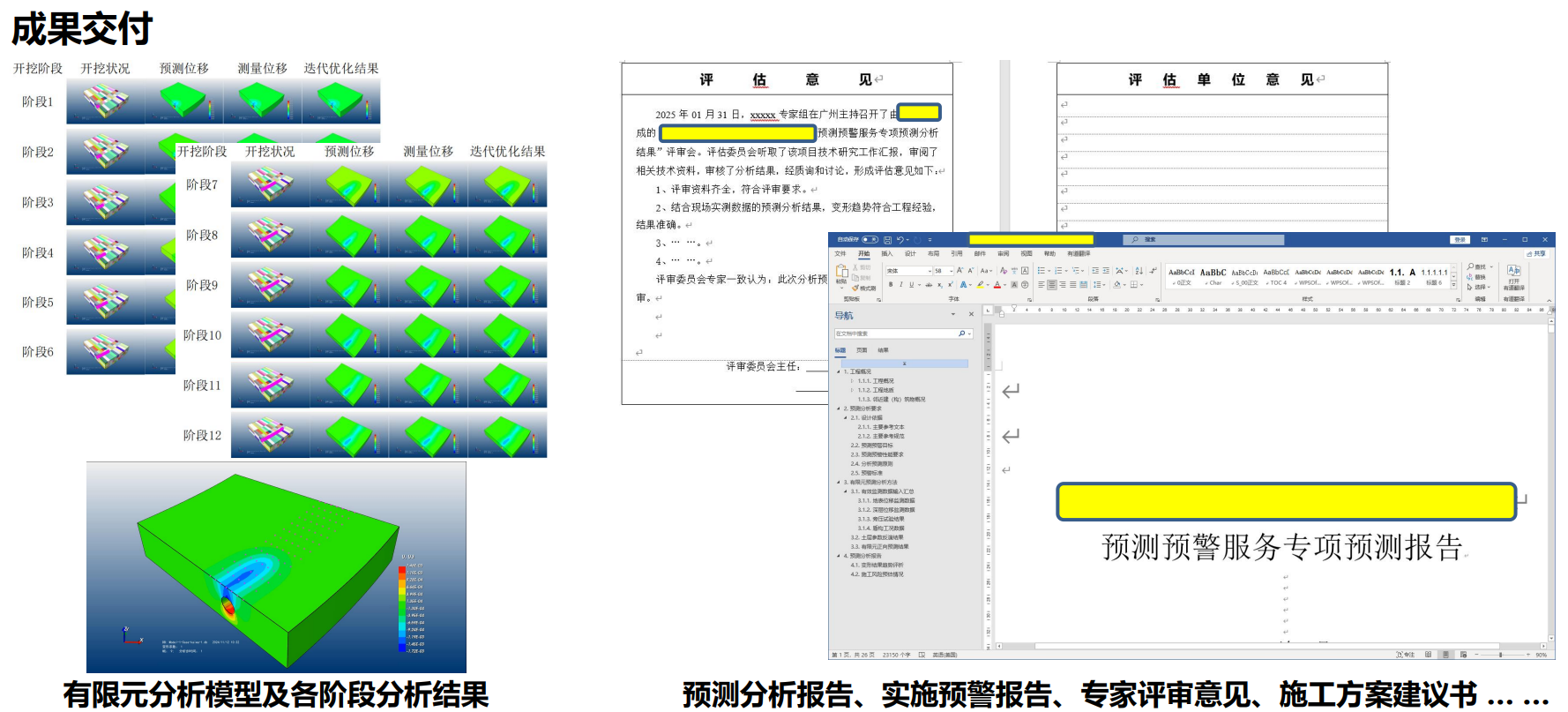

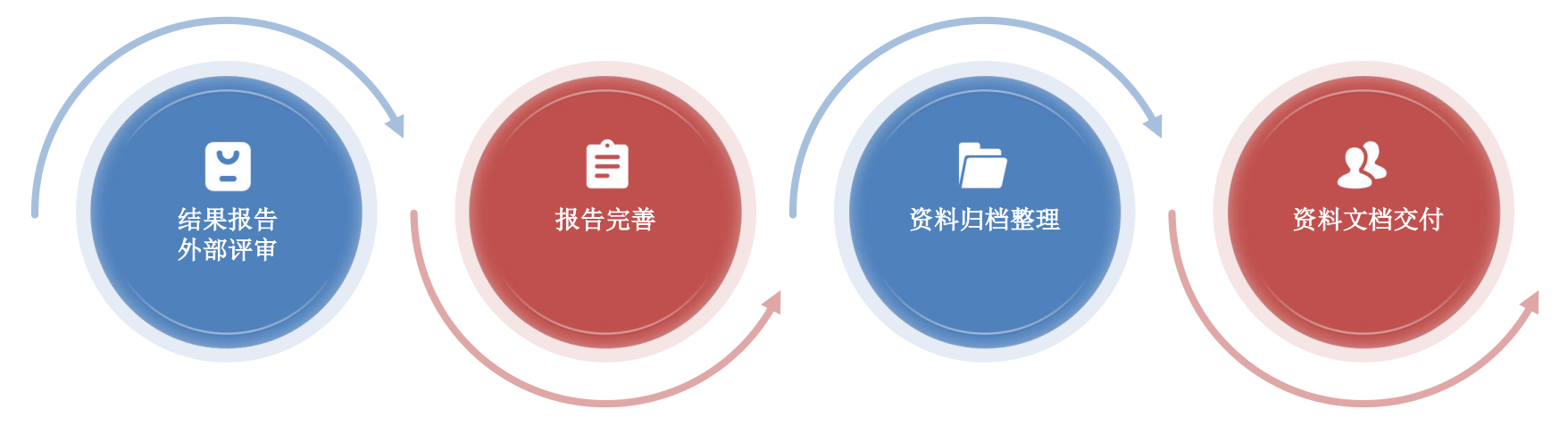

3、成果交付

4、预测预警服务的深远意义

长久以来，在隧道这一复杂且充满挑战的施工过程中，现场监测数据与有限元分析技术之间的融合难题一直是制约工程精度与效率提升的关键因素。隧道施工涉及地质条件多变、结构受力复杂、周边环境特殊等多重因素，这些因素使得施工过程中的实际状况难以被精确预测和控制。传统的做法中，现场监测数据往往作为施工过程中的“事后反馈”，用于验证或调整设计方案，而有限元分析技术则更多地在设计阶段被用来进行理论预测。然而由于两者数据的偏差太大，一直难以形成有效的互补与协同。
在本工点项目实施过程中，预测预警服务的重要意义主要体现在以下几个方面：
（1）提升预测准确性：通过实时采集和处理现场监测数据，并将其作为有限元分析模型的输入参数或边界条件，可以实现对施工过程的动态模拟和实时预测。这种基于实际数据的预测模型能够更准确地反映隧道施工过程中的真实情况，从而显著提高预测结果的准确性。
（2）降低施工风险：隧道施工过程中存在着诸多潜在风险，如地质突变、结构失稳等。通过深度融合现场监测数据与有限元分析技术，可以及时发现并预警这些风险，为工程师提供足够的反应时间采取应对措施，从而有效降低施工风险。
（3）增强决策支持能力：深度融合后的系统能够实时提供施工过程中的关键参数和状态信息，为工程师提供及时、准确的决策支持。工程师可以根据这些数据调整施工方案、优化资源配置、预防潜在风险，从而确保施工过程的顺利进行。
