电磁电导率测量系统




技术及性能特点


1、多深度剖面分析（0.15–60m）；
2、标准或定制探头（1、3、6个接收器）；
3、高采样率（高达10Hz）；
4、高稳定控制单元适用于所有探头(黑白或者彩色显示) ；
5、简单的操作，可选择的智能手机APP；
6、手动或者连续的测量模式（拥有两组蓝牙模块为探头和外置GPS）；
7、实时显示当前测量数据的平面图；
8、通过USB或者闪存下载数据；
9、可充电锂离子电池可连续使用2-3天；
10、轻巧并且坚固的工业设计。






应用


地质及岩土工程测量，农业、考古、地下水保护、环境监测、原材料勘探、金属探测、网络探测。

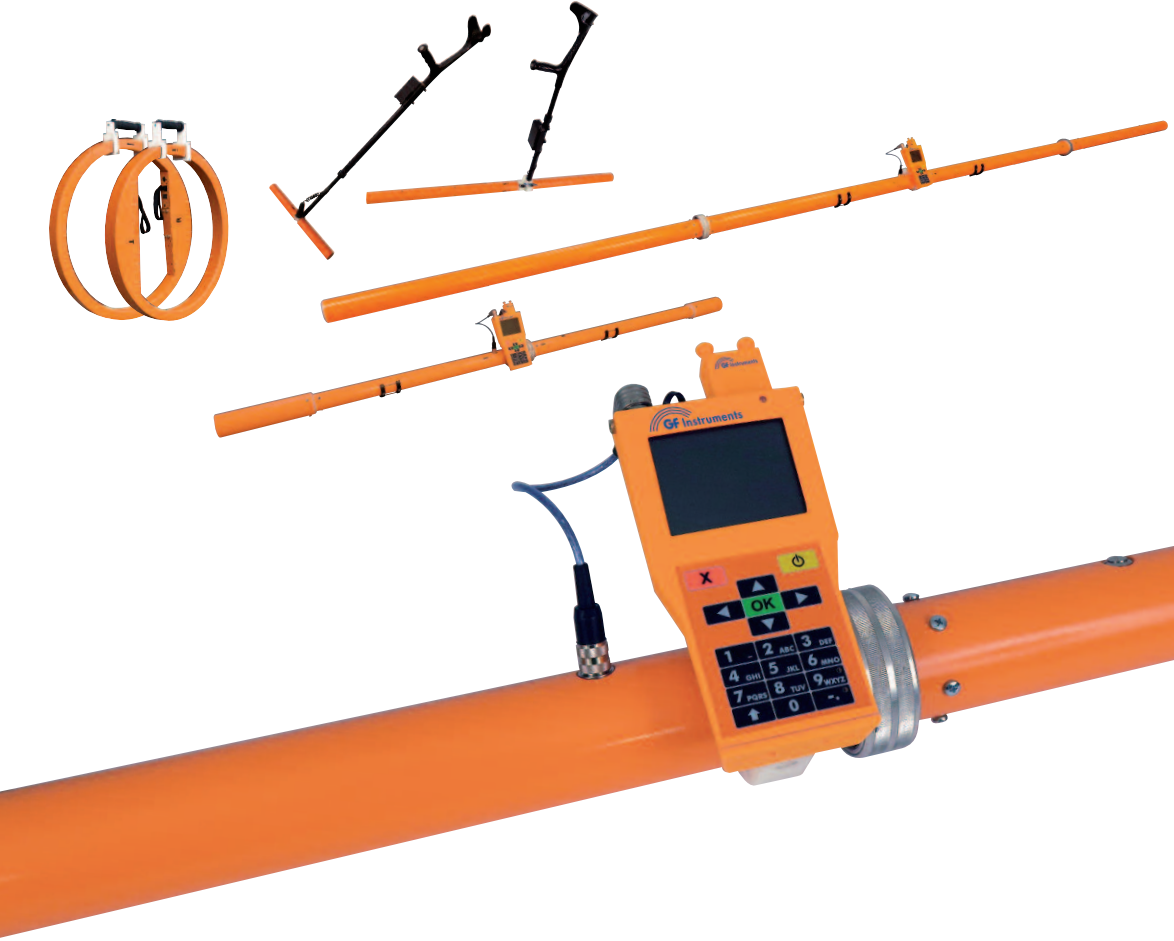

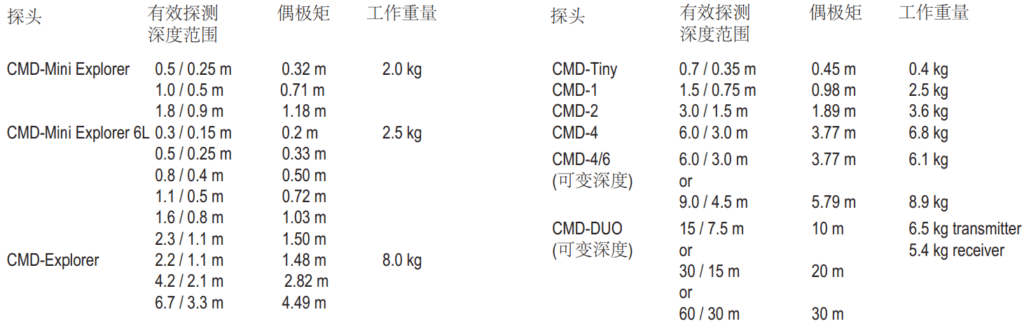

产品系列




CMD-Explorer





三个不同深度探头，深度范围为2.2/1.1m, 4.2/2.1m, 6.7/3.3m，用于评价垂直和水平电导率变化的广泛应用。





CMD – 4/6





单一深度探头可调节深度范围为6.0/3.0 m或9.0/4.5 m，与CMD-4类似，可显著提高测量深度。

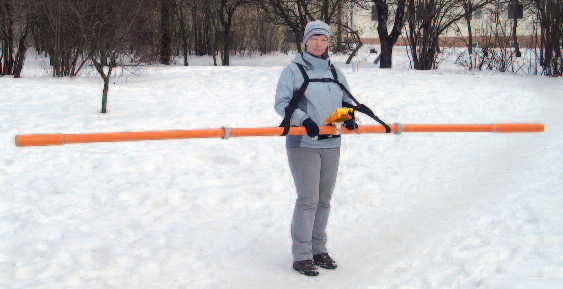

CMD – 4





单一深度探头深度范围6.0/3.0m，应用范围广(地质调查、污染羽测图、原材料勘探)。

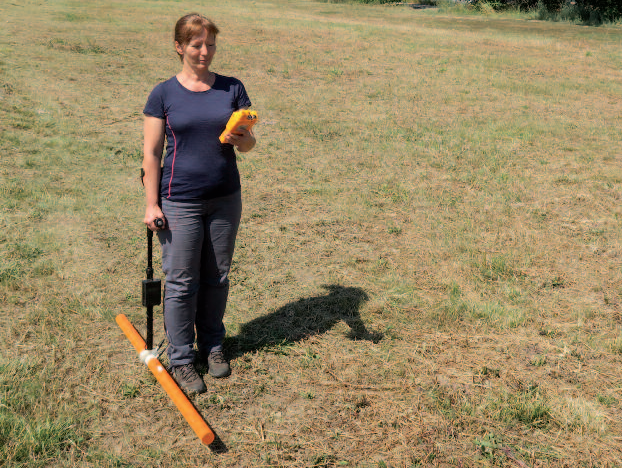

CMD-Mini Explorer





三个不同深度探头，深度范围为0.5/0.25m, 1.0/0.5m, 1.8/0.9m，适用于考古学、农业和土木工程，可即时判断垂直电导率梯度。





CMD-Mini Explorer 6L





六层深度探头，深度范围0.3/0.15m, 0.5/0.25m, 0.8/0.4m, 1.1/0.5m, 1.6/0.8m, 2.3/1.1m，适用于高分辨率制图和剖面成像。

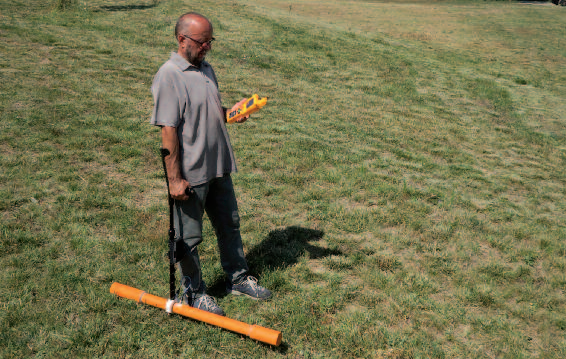

CMD – 1





具有1.5/0.75米深度的经济型单深度探头，用于考古、农业和地下金属物体探测。

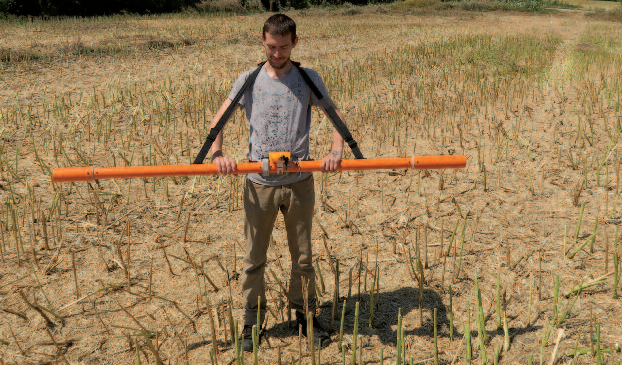

CMD – 2





单深度探头，深度3.0/1.5m，常用于管道施工腐蚀性风险评估和施工场地地质判断。





CMD – Tiny





单深度探测器，深度范围为0.7/0.35米，用于土木工程、农业和考古等领域非常浅的物体评估。

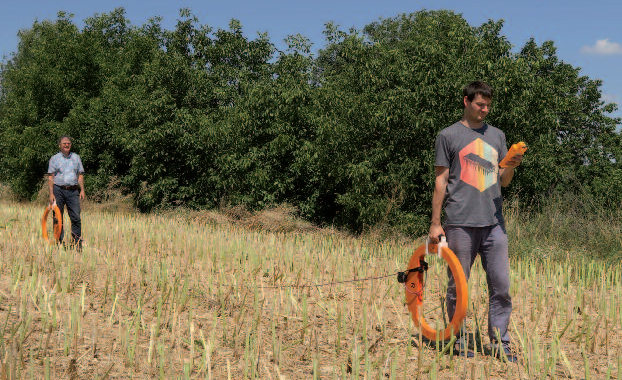

CMD – DUO





单一深度探头，两个人操作探头，可变深度范围为15 / 7.5米或30 / 15米或60/30米，用于测量更深的位置结构(风化带、基岩、空洞)。






应用


地质及岩土工程测量，农业、考古、地下水保护、环境监测、原材料勘探、金属探测、网络探测。






技术参数


探头



1、测量参数及范围
视电导率：1000 mS/m, 分辨率0.1 mS/m
同相位比值：±80 ppt, 分辨率10 ppm
2、测量精度：±4% at 50 mS/m
3、温度稳定性：温度变化缓慢时，优于于0.1 mS/m /℃
4、最大测量采样率：10 Hz
5、全深度和半深度范围(偶极子的垂直和水平方向)
6、电源供给：可充电锂电池可以使用2-3天（除了CMD-DUO发射器）
7、工作温度：-10 °C 到 +50 °C


控制单元


1、五种测量模式
手动测量-用户按下按键或探头按钮开始测量每个点。点位置在预置网格中自动更新或直接输入。每一点都可以重新测量或跳过，并添加一个注释
连续测量-在选定的测量周期内连续测量和保存数据。剖面上的位置由长度标记决定，随后重新计算各个读数的位置
GPS手动测量-用户按下按键或按下探测按钮，在每一点开始测量。位置由GPS接收器决定
GPS连续测量-在选定的测量周期内连续测量并保存数据。位置是由GPS接收器确定的
搜索模式-数据是连续测量的，但不保存
2、测量区域地图预览(最多15000个位置)
3、In-situ 原位1D反演(两层模型)
4、两个集成的蓝牙通道
5、可拆卸GPS接收器(UTM/UPS可能重新计算)
6、USB数据传输或直接保存在U盘上
7、工厂和用户校准(存储在探头中)
8、测量时间: 0.1 – 20 s
9、128 MB 内存：最大64 个文件，最大4800000个数据
10、带背光的黑白或彩色显示屏幕
11、实时时钟
12、电源供给：可充电锂电池、可使用6节AA电池(单次使用或可充电的NiCd或NiMh)、12 V车载电源
13、工作温度：-10 °C 到 +50 °C
14、尺寸：200 x 50 x 110 mm
15、重量：0.65 kg
