时域电磁全波形采集系统


时域电磁全波形采集系统，集成熟的时域观测技术与先进的智能集成技术于一体，无线通讯，实时监测，节点式作业，不仅具备时间域瞬变电磁测量功能，还可进行时间域激电测量功能。采集站小巧轻便，布置灵活，适应各种野外复杂地形。该系统采用低噪声磁传感器技术，配合160KW或240KW大功率电磁发射机实现长时窗长偏移距时域电磁法(LOTEM)进行高精度、低噪声、多通道同时作业，支持一发多收分布式测量，极大地提高了大功率时域电磁数据的野外采集效率。







主要用途


金属矿产煤等资源勘查
地下水资源勘探
油气勘探
剩余油气流体识别
水力压裂动态监测
工程地质勘察
地质灾害预测与环境监测
深部地热资源勘探







产品特点


·发射与采集优势
采用过零方波(TD50),长时窗(1000Hz-DC)、大功率(MAX240KW/2000V/200A)发射，实现全波形数据采集与一次场二次场分离，探测深度大。
·高信噪比
单一波形长时多次激发(>100次)，类以地震多次叠加，进行全波形观测，保证了高信噪比。
·多参数解释
多分量三维阵列观测(Ex、Ey、Bz),可反演电阻率和极化率参数，实现多参数解释，减少结果的多解性。
·组网与传输便利
通过4G+LORA自动组网，多接收机可自动组网，测量结果能实时传输和查看。
·成本与操作优势
系统便携且成本低，具备批量和扩展操作的便利性。

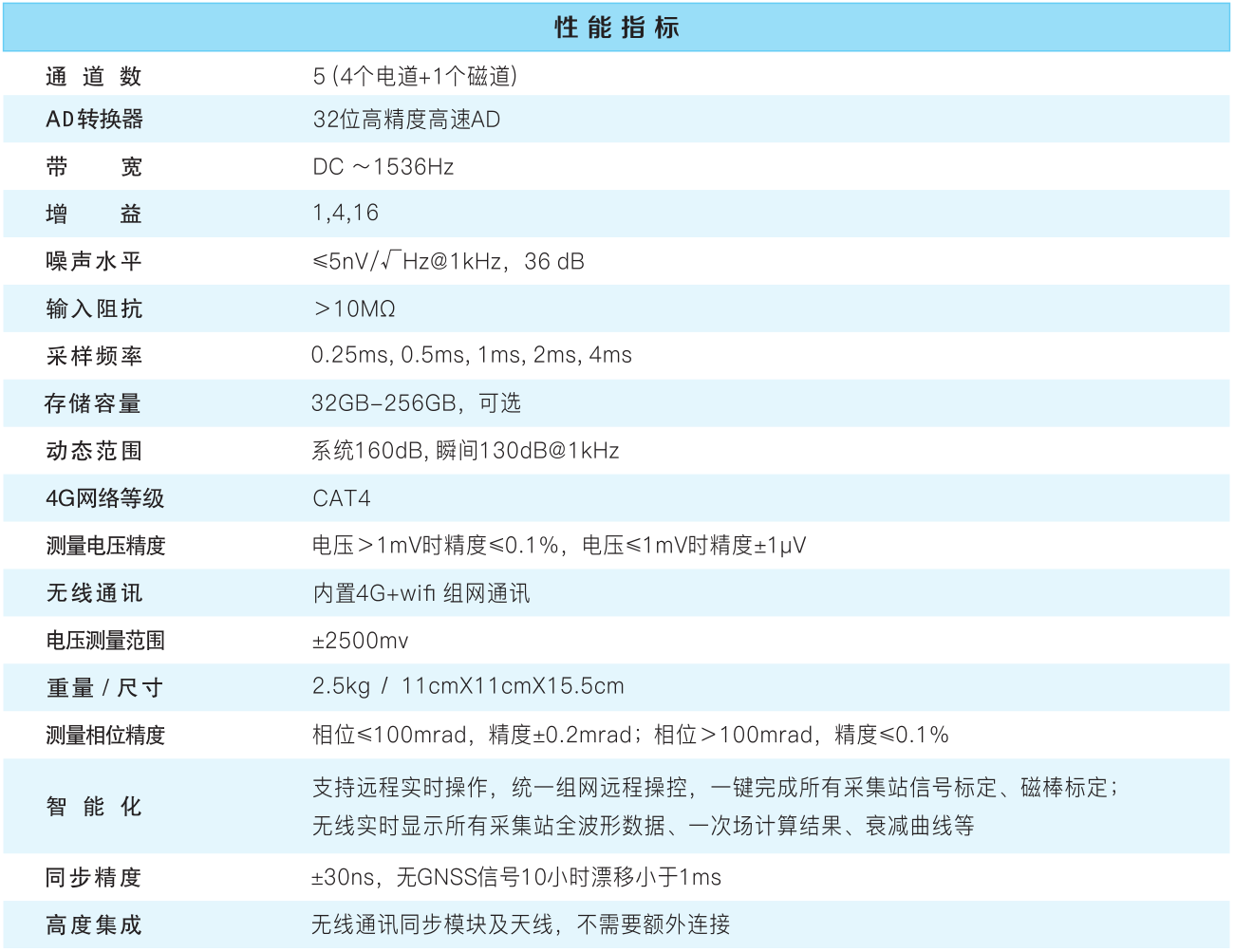

技术规格

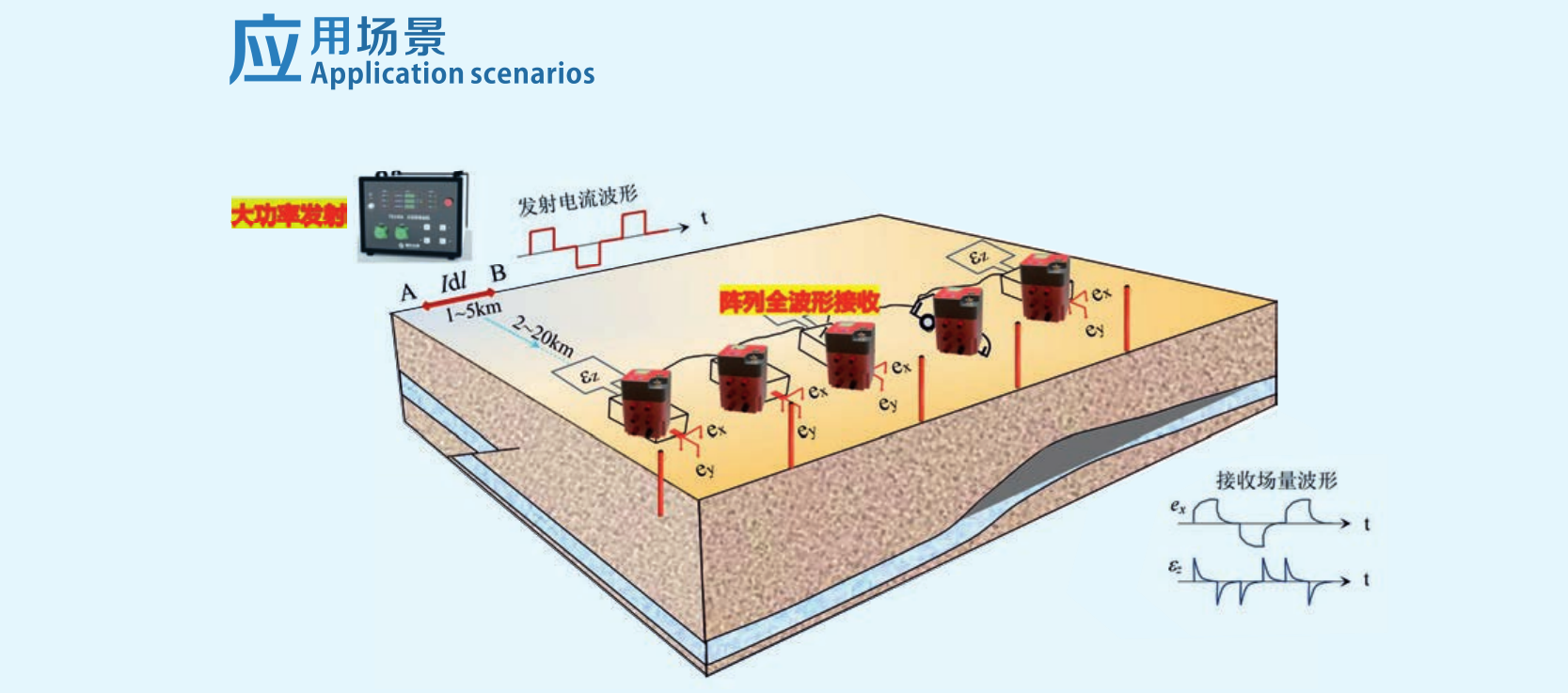

应用场景
