无线背包式瞬变电磁探测设备

无线背包式瞬变电磁探测设备为建筑工地、地下水测绘、人工补给含水层及采矿作业提供勘测数据。其采用专业背包框架设计，结构紧凑便于携带，即使在最严苛的地形条件下也能轻松操作。只要人能行走的地形，无线背包式瞬变电磁探测设备就能采集数据。可提供从地表至75米深度的精确数据，具体深度取决于地质条件。通过安卓或iOS应用程序操作，其无线连接的发射器与接收器间距为15至20米。 设备在行进中持续采集数据，根据地质层电阻率特性，可从地表至75米深度获取地下电导率结构。无线背包式瞬变电磁探测设备具备实时数据处理功能，可生成反演模型并提供地图显示界面。

无线背包式瞬变电磁探测设备可在需要获取地表至75米深度地下信息时，提供高效可靠的数据。该设备通过无线耦合发射器与接收器进行连续测量。
经济实惠且性能强劲的无线背包式瞬变电磁探测设备通过安卓或iOS应用程序操作。凭借紧凑的配置，该设备可实现隐蔽且非侵入性的地球物理勘测。发射器采用双矩操作模式，具备稳定快速的波形特性。
低电流模式下电流为1安培，关断时间仅约3微秒，首个门控周期已测得4.5微秒。高电流模式下电流达10安培。通过高达2.8千赫兹的低电流重复频率和1.8千赫兹的高电流重复频率，实现了显著的深度探测能力。

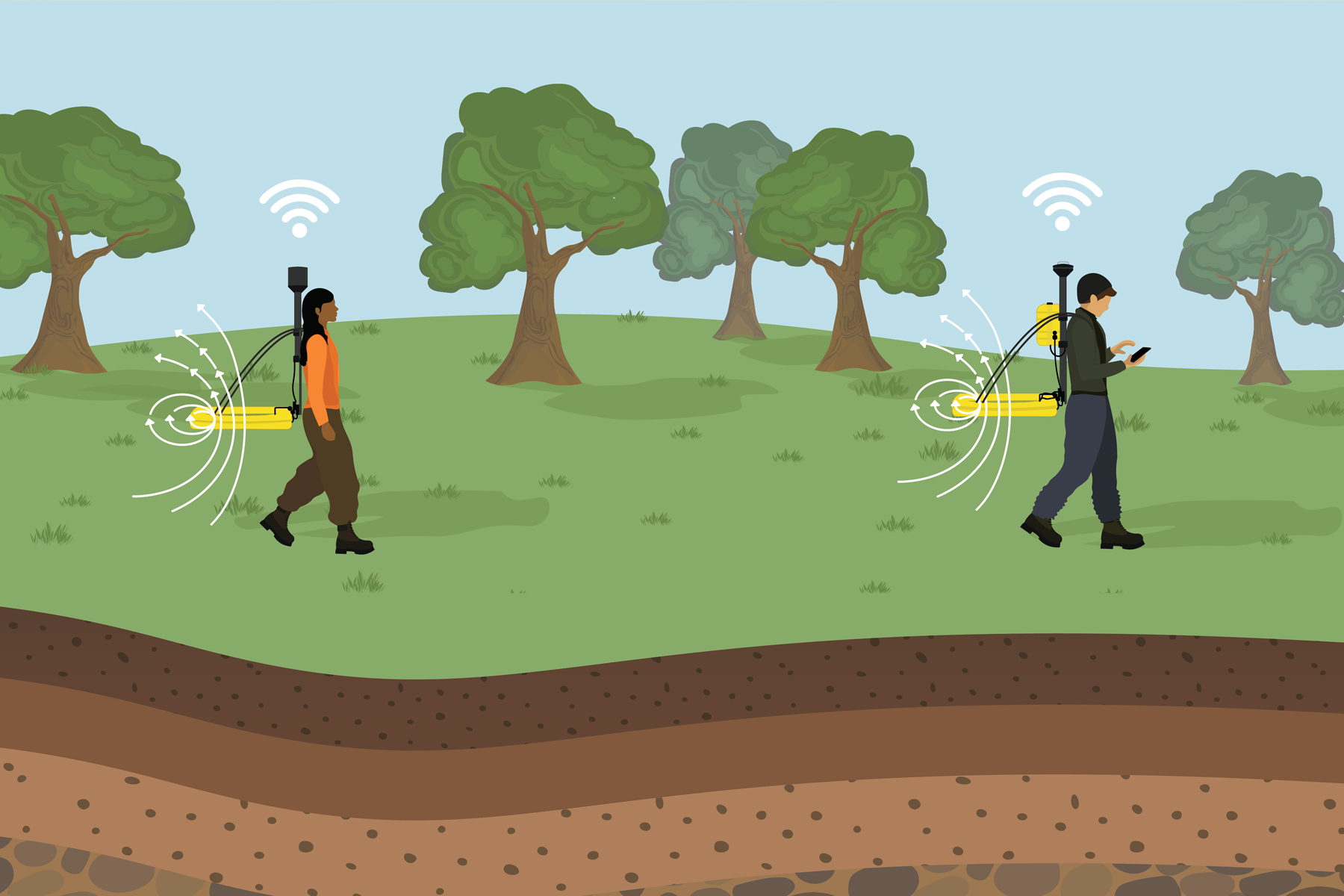

无线背包式瞬变电磁探测设备可在任意地形中沿二维剖面进行地下采样。发射器与接收器之间的距离需达到15米或以上。轻便的接收器重量仅10公斤，可独立于发射器运行，通过网状WiFi连接。 发射器与接收器间的距离持续测量精度达10厘米，当支持SBAS时，两台设备的GNSS坐标测量精度优于1米。
接收线圈的设计进一步提升了信噪比，使仪器能够在降低发射功率的情况下实现更深的测量。

应用程序

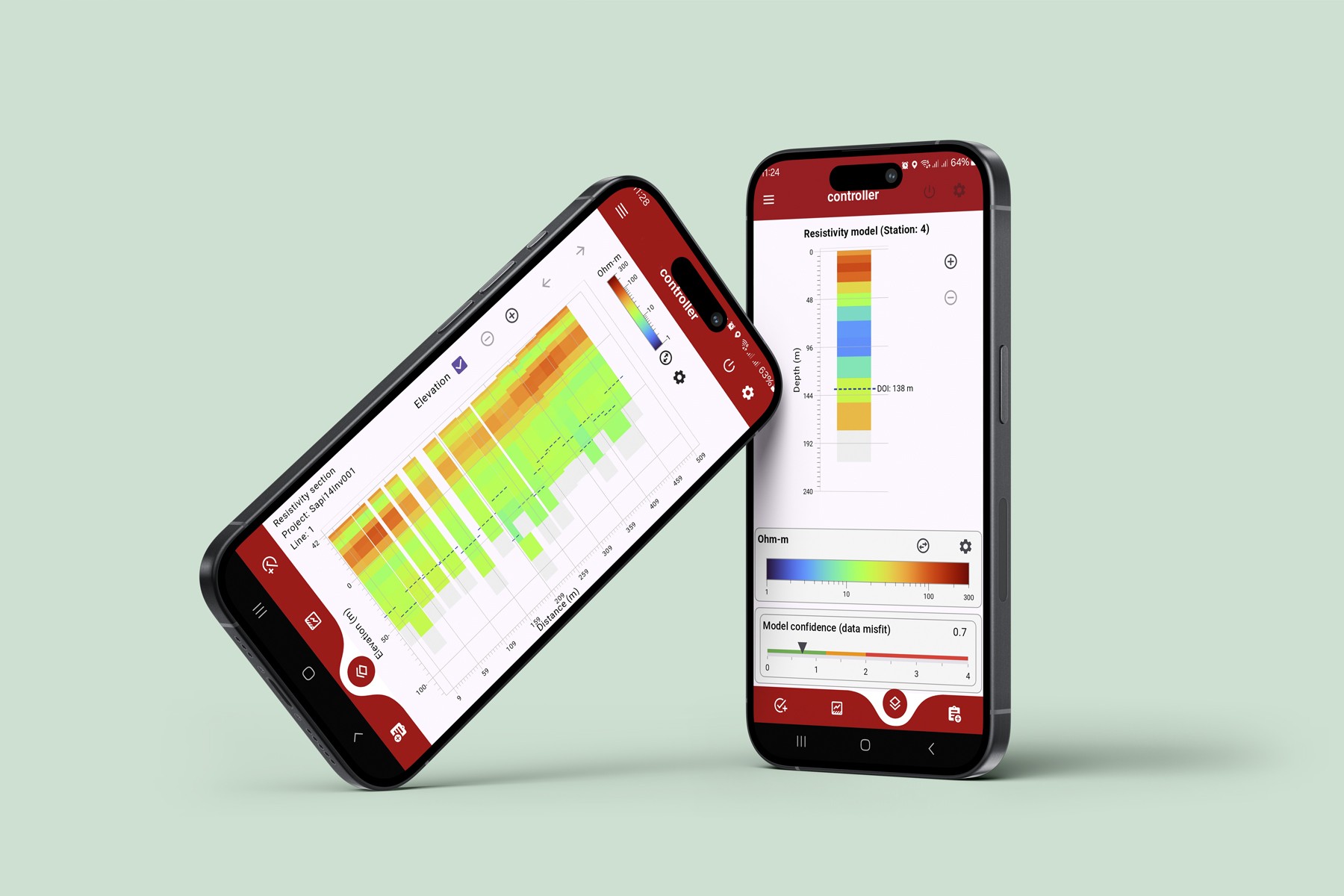

无线背包式瞬变电磁探测设备由用户友好的应用程序控制器管理，该应用程序适用于安卓和iOS系统。用户可轻松通过Google Play或Apple App Store安装该应用程序。
连接过程非常简单。应用程序可直接连接至仪器的WiFi网络。接收器向应用程序传输数据的过程十分便捷。轻松的设置流程让您能够在野外快速高效地投入使用。

在应用中，你可以看到：
采集中的数据曲线

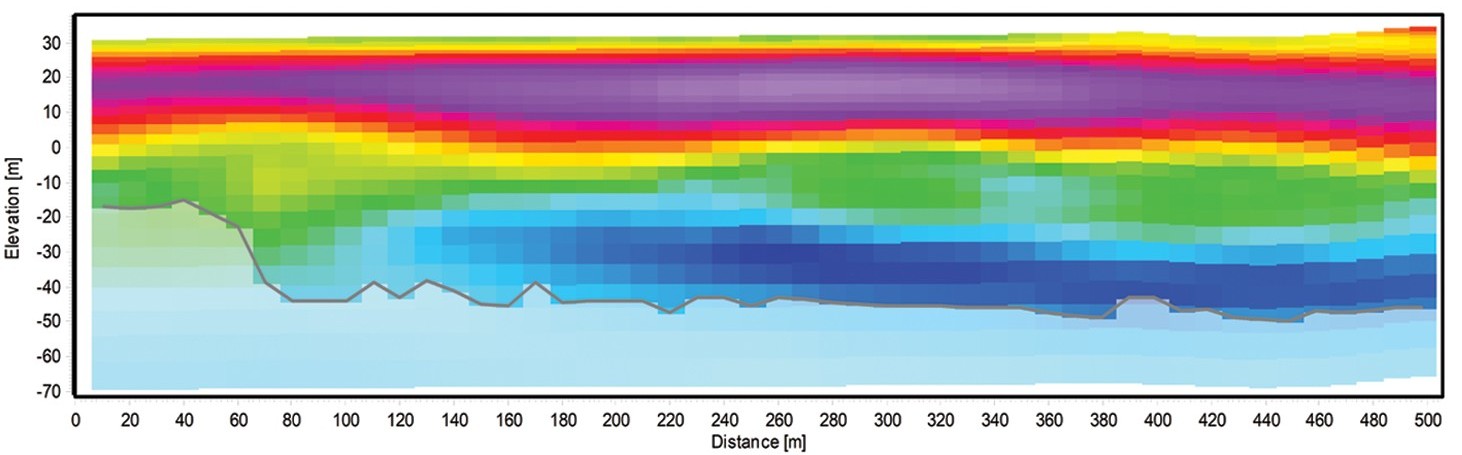

处理后的数据与反演模型
实时地图与剖面视图
项目与线路管理
发射器接收器距离监测及超限报警
监测系统参数（如高低转矩电流、系统温度等）
撰写现场记录

技术规格

无线背包式瞬变电磁探测设备系统：背包式发射器配独立接收器
发射器尺寸：65×65厘米，四圈
发射器重量：12千克（含背包支架）
发射器输出电流1安培（关断时间约3微秒）和10安培（关断时间约6微秒）。
接收器尺寸：65 x 65 厘米，20 圈
接收器重量：10千克（含背包支架）
调查深度：从海平面至75米
电源：发射器采用一枚14伏锂电池，接收器采用一枚12伏锂电池
便携性：运输用包装箱
连接性：WiFi，iOS与Android应用程序控制

数据处理

数据经实时处理并转化为模型，用于现场勘探规划及地质构造的即时评估。该过程通过人工智能数据处理与高级滤波技术实现。
数据通过一种编码方式进行反转，该编码能够同时考虑接收器和发射器系统，以及发射器与接收器之间的距离和地面高度。
实地测量后，数据可导入第三方软件进行进一步处理和反演，或在GIS软件中实时显示模型。
