数字化高密度电法仪

数字化高密度电法仪是一款8通道数字化高密度电法探测仪器。同时融合新的技术成果，能够提供更方便、更高效的云分析服务。
通过性能稳定的数字化高密度电法仪主机和具有电极转换功能的Scanner-32高效电极转换器,可以进行高质量的二维电阻率探测。
数字化高密度电法仪使用新的高分辨率A/D转换技术，配有高度整合的接收装置。工作现场短时高速测量，工作效率大大提高。
接收装置包括8个部件，主要有：24位sigma-delta（ΣΔ）高分辨率A/D转换装置；新电子电路技术，高效电路设计；通电电路：最大400 V “800V p-p”·200mA；基于平板电脑的控制系统，等等。
数字化高密度电法仪加入IoT物联网兼容模块的高密度电法探测仪器，可配合云系统使用云分析服务，是未来电法探测自动化、智能化、高效化、信息化，高密度电法发展方向。

友好的人机交互界面设计；
10.1英寸高分辨率彩色高亮LCD显示屏；
国际通用USB标准接口；
基于平板电脑的高效控制系统；
灵敏的触摸板；
8通道同时测量；
配合Scanner-32最多可实现192电极；
可通过控制程序进行全自动测量；可通过内置时钟进行自动定时测量；
高效率实时成图功能，直观显示偶极排列的电流衰变曲线，能够在野外现场严格把控采集数据质量；
采集数据存储在控制平板电脑的硬盘中，确保数据安全无虞；
性价比高、设计紧凑、重量轻便

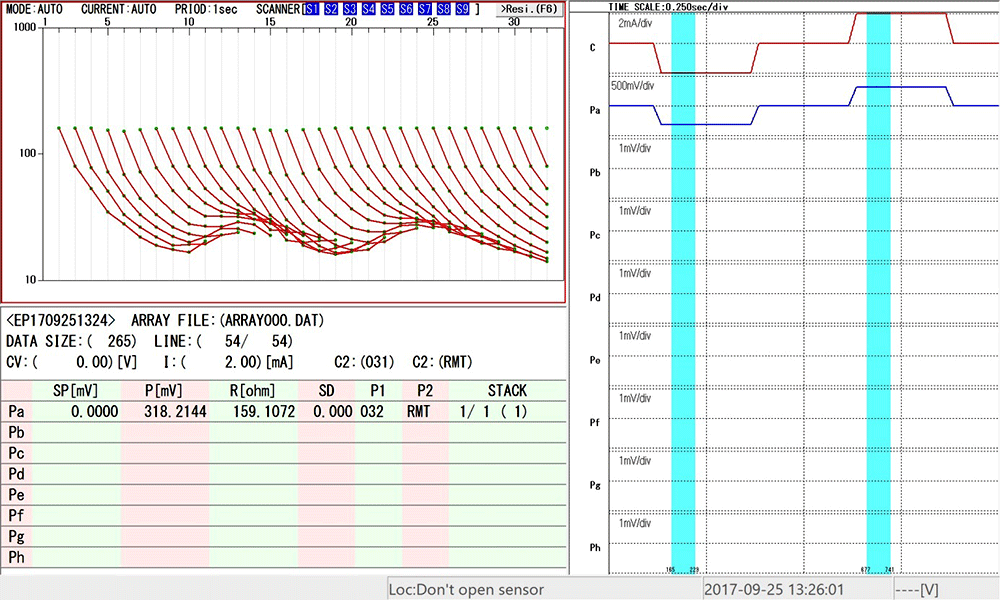

数据采集画面

技术参数

1、系统

操作系统：Windows 10 专业版 64 位，Windows 11 专业版 64 位
显示屏：10.1英寸彩色液晶触摸屏；WUXGA（1920 × 1200 像素）
内存：128 GB SSD
接口：USB 2.0 × 2 端口，USB 2.0 × 1 端口
电源：直流 10.5–13.5 V
工作电流：最大 14 A（平板电脑满电状态下）
操作环境：温度 -10 ℃ 至 50 ℃；湿度 不结冰条件
外形尺寸：490 mm（宽）× 400 mm（深）× 180 mm（高）
重量：9 kg

供电系统：恒流源
输出电压：最高 400 V（800 Vp‑P）
输出电流：自动，1、2、5、10、20、50、100 及 200 mA
通道数：8 通道（模数转换通道为隔离式，24 位）

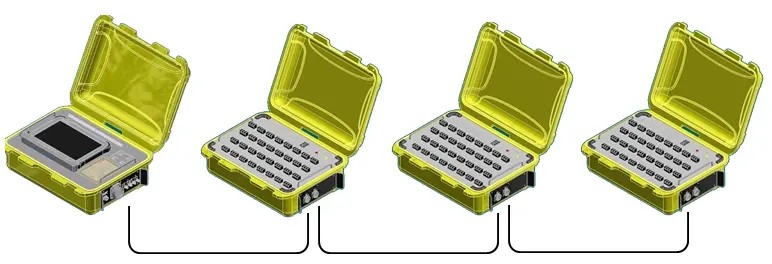

3、数字化高密度电法仪 + Scanner-32（3台）
