扩频激电采集系统




主要功能


1、无线分布式阵列采集,并行采集的最大仪器数量为230台。
2、扩频信号发送及检测,单次测量的最大频点数为256。
3、电阻率、频散率及扩频相位多参数高精度测量。
4、数据质量实时统计,显示各道误差及总体合格率。
5、接地电阻测量。
6、自然电位梯度测量。
7、AI智能去噪。
8、最大测量深度1.2km。






技术参数（接收机）


1、并行同步采集通道:6。
2、本底噪声: 6nV/√Hz
3、采样率:15/150/2400Hz自动控制。
4、ADC:32位输出。
5、放大倍数:1~64倍自动控制。
6、北斗/GPS同步精度:30ns。
7、总动态范围:166dB。
8、功耗:2W。
9、供电方式:5V/1A,可使用充电宝。
10、连接方式:有线网线连接、无线ZigBee连接(可视条件下最大距离1.6km)。
11、重量:2.8kg。
12、最大连接数:无线组网最大65536台,有线组网最大255。






技术参数（发射机）


1、发送波形:方波、多频波、扩频波。
2、单次发送频率数量:1~256。
3、发送方式:单频发送、扫频发送。
4、最大发送电压:1000V/2000V选配。
5、最大发送电流:5A/10A/15A/20A/30A选配。
6、稳压电源模块可串并:支持多个电源模块串联或并联，以增大发送电压或发送电流，满足各种接地条件下大功率输出需要。
7、发送频率:基频1/8192-128Hz可控。
8、同步方式:北斗/GPS。
9、同步精度:30ns。
10、电流信号输出:根据最大供电电流由霍尔传感器输出不同灵敏度的电流取样信号。






产品配置

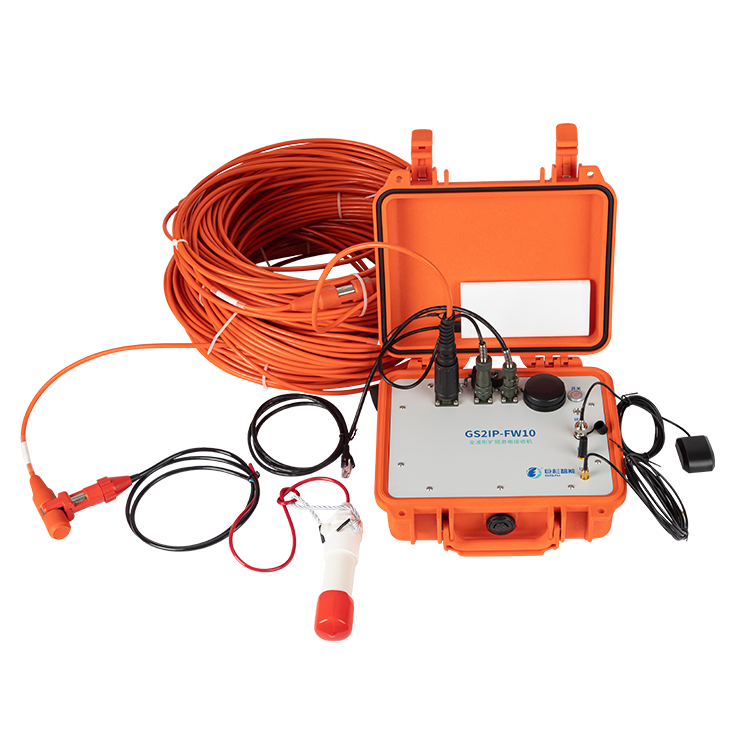

接收机连线

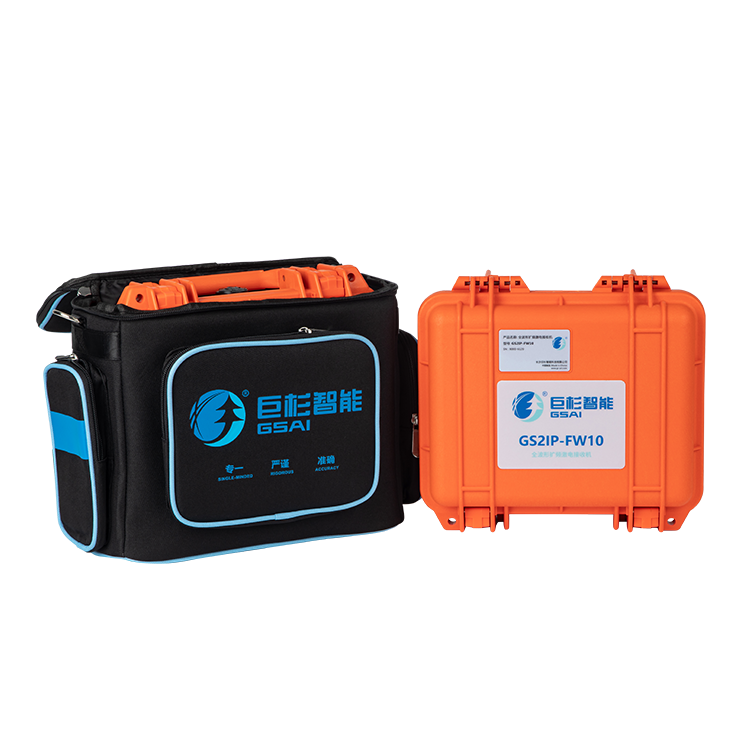

接收机包

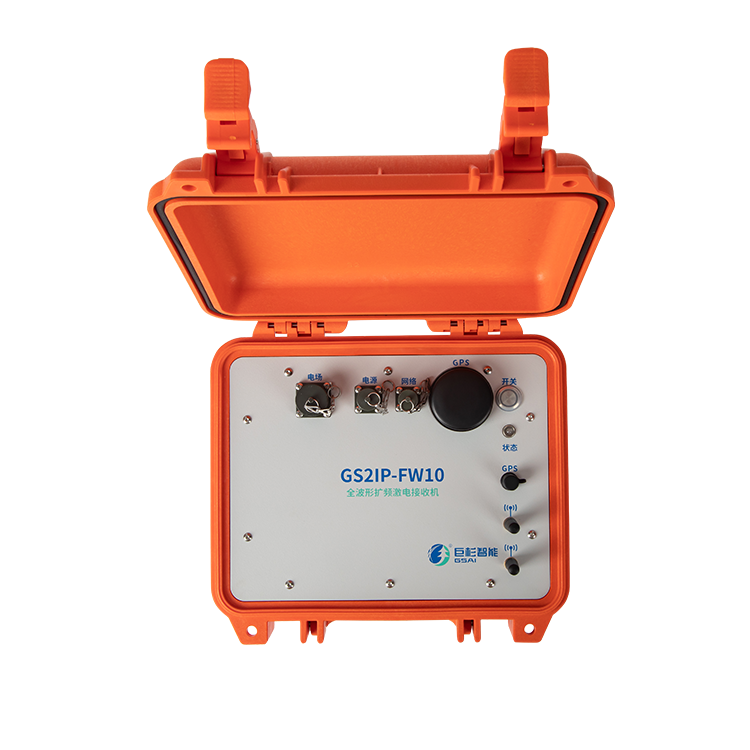

全波形扩频激电接收仪






应用范围


1、金属矿产勘探 (铜、金、银、铅、锌、钨、锑、锡、钼等，可以区分矿与非矿激电异常)。
2、非金属矿产勘探(石墨、硫铁矿、萤石、磷矿等)。
3、地下水、地热等勘探。
4、岩溶、采空区、管线渗流、滑坡体等勘探。
5、油气勘探。
6、土壤污染评价。
7、地下水污染评价。
8、火山、地震、微生物活动、岛礁演化等基础研究。
