微震监测系统

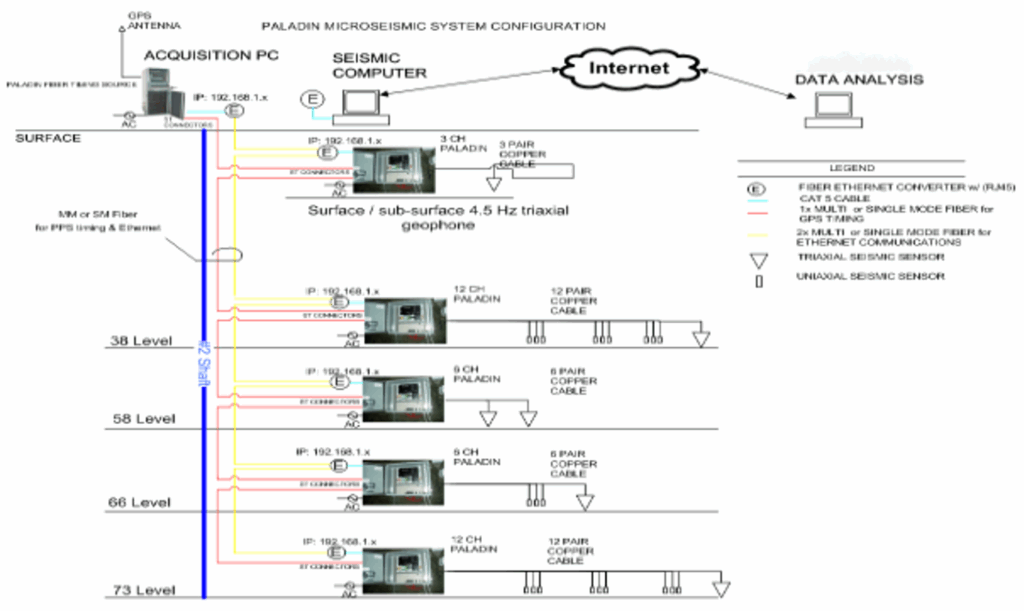

系统组成

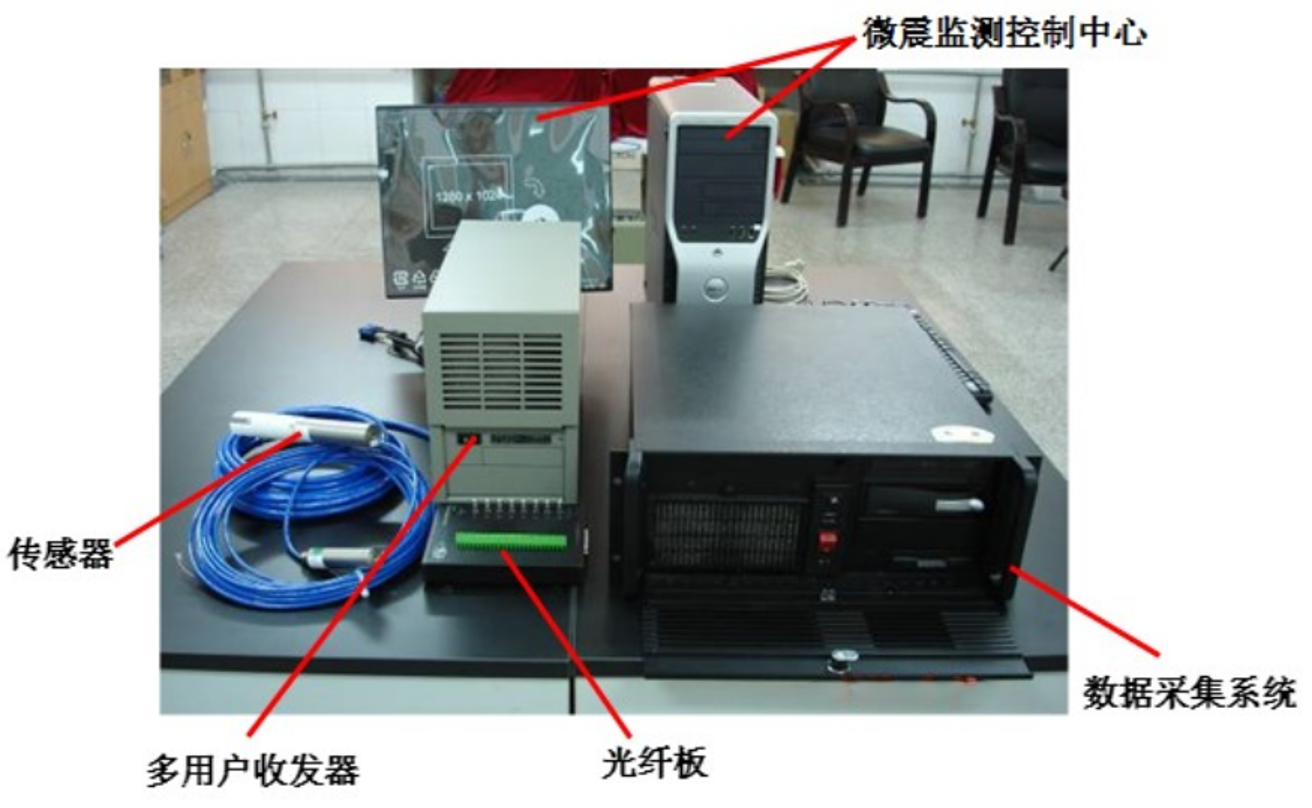

系统分为软件和硬件两部分。硬件包括传感器、采集仪、通讯与时间同步模块和微震服务器等；软件包括采集控制模块、数据处理模块、数据解释模块等。







主要应用领域


煤矿冲击地压、透水、瓦斯突出等动力灾害监测预警；
金属矿采空区、深井开采、高边坡稳定性监测预警；
水工、交通隧道岩爆、突水突泥灾害监测预警；地下储库长期稳定性监测；
铁路、公路岩崩落石监测预警；油气田水力压裂裂缝发育分布监测；
非法穿层越界开采监测；增强型地热裂缝发育与分布监测。






技术参数


1、常见加速度计参数


安装：全向
灵敏度：30 V/g
频带：50 Hz – 5 kHz @ ±3 dB
底噪：0.00005g
防水：30m
直径：25.4 mm
长度：122 mm
支持选择、定制其他类型传感器





2、采集仪


接口：6微震、8模拟、2数字、2RS-485、USB、TCP/IP等
ADC：32 位
动态范围：144 dB
采样频率：50 Hz – 20 kHz
时间同步：IEEE 1588、GPS、PPS
微震数据格式：HSF or MiniSEED
尺寸：175 mm x 132 mm x 41 mm
重量：600g





3、数据采集控制模块


配置数据采集、波形显示、数据存储、自检等。





4、数据处理模块


支持去直流、带通滤波、带阻滤波等滤波；支持P波S波到时自动拾取手动优化；支持单纯形定位算法；支持极化分析；震源参数包括：坐标、能量E、地震矩m、矩震级、里氏震级、主频f、地层震动峰值速度PGV等计算。





5、数据解释模块


支持微震事件密度、能量密度、地层震动峰值速度、地震变形等参数的云图等值线图等绘制与三维可视化分析。
