多频电磁探测仪

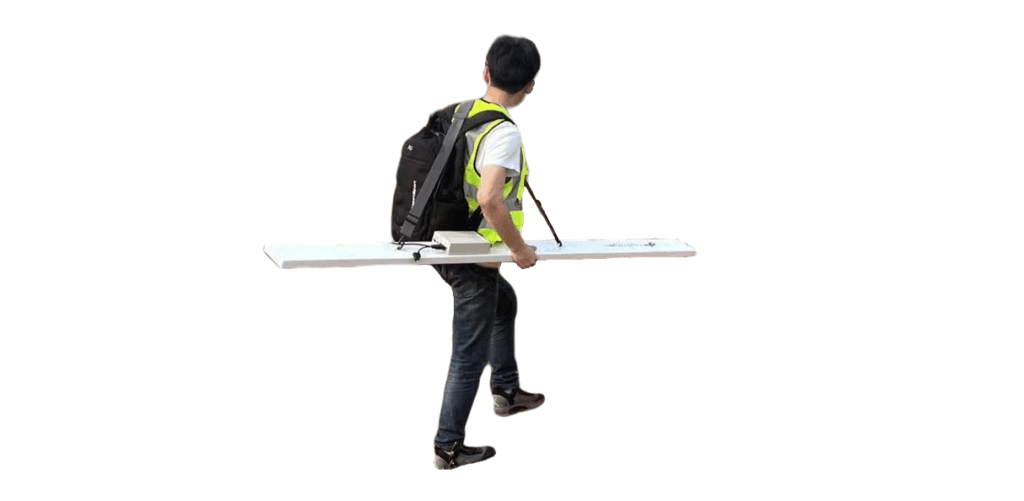

手持多频电磁探测仪


技术参数


1、频率数量：最多可同时采集10个频率数据
2、带宽：25Hz~96kHz
3、采样率：192kHz
4、输出率：30Hz或25Hz
5、设备尺寸：185cm×12.5cm（4kg）
6、线圈参数：分离式共面线圈
7、最大磁矩：3A·m2（330Hz）
8、电源供给：12V直流供电
9、输出：各频率同相/正交相响应，电力线噪声，可计算为视电导率，视磁化率
10、连接方式：通过蓝牙与PDA和电脑连接或者RS232与电脑连接，通过DB-9线缆与RTK连接


应用领域


1、土壤调查 2、池塘、管道等泄漏调查 3、确定废弃填埋场 4、地下工程、设施探测 5、环境污染调查 6、地下水勘查 7、精准农业调查 8、考古调查 9、证据调查 10、浅层地质工程

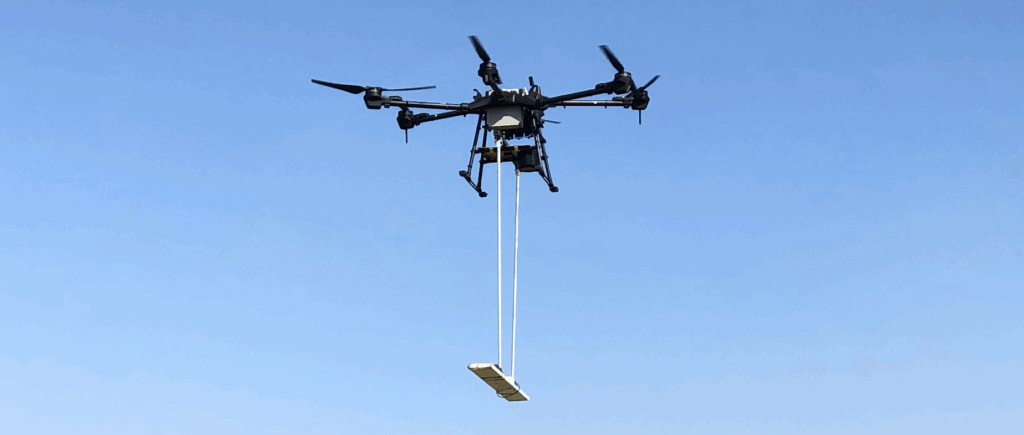

无人机版多频电磁探测仪


技术参数


1、频率数量：最多可同时采集10个频率数据
2、带宽：25Hz~96kHz
3、采样率：192kHz
4、输出率：30Hz或25Hz
5、设备尺寸：185cm×12.5cm（3kg,不含电池）
6、线圈参数：分离式共面线圈
7、最大磁矩：3A·m2（330Hz）
8、电源供给：24V直流供电
9、输出：各频率同相/正交相响应，电力线噪声，可计算为视电导率，视磁化率
10、连接方式：通过蓝牙与PDA和电脑连接或者RS232与电脑连接，通过DB-9线缆与RTK连接


应用领域


1、土壤污染调查 2、管道泄漏调查 3、填埋场地调查 4、考古调查






应用案例


土壤和地下水污染调查


上海某地污染场地调查：场地为化学品污染场地，现场地表已经被填埋并种植上树木。采用多频电磁探测仪配合RTK进行精确定位，测量目的是研究污染的扩散范围。



油田盐水管道泄漏调查：探测目标为回灌盐水管道的泄漏点，盐水的电导率远高于围岩。此次调查采用图示拖车搭载多频电磁探测仪进行，快速的查找到泄漏点。如果泄漏物质与围岩有较大差异也同样可以使用这种方法。

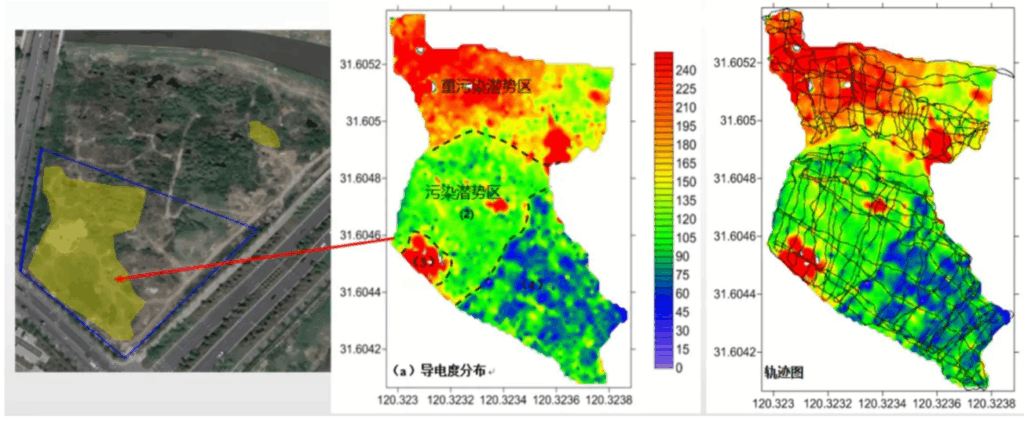

广州某土壤污染场地调查：该污染场地采用多频电磁探测仪配合RTK进行精确定位测量，右侧是测线轨迹图，目的是划分土壤污染严重区域及潜势区，为下一步的环境治理工作提供依据。

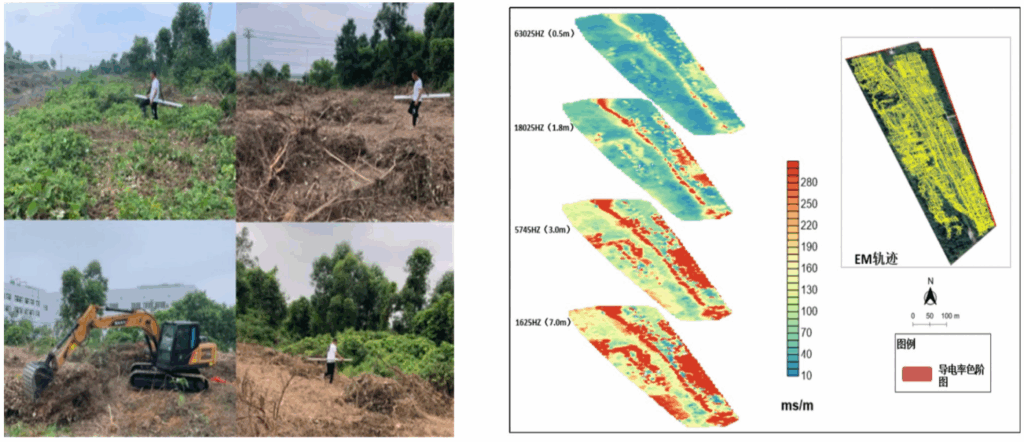

某垃圾填埋场场地调查：左侧为现场测试环境，采用多频电磁探测仪配合RTK进行精确定位测量，右侧为不同频率视电导率平面图和轨迹图。由视电导率平面图可知随着深度的增加，测区范围高电导率区域逐步增加，为重点了解垃圾填埋分布区域提供了有效的手段，为环境治理提供了依据。






考古调查


汉函谷关与湖州市西山阳考古勘察：在汉函谷关和西山阳，考古队员对当地的历史人文遗迹进行考古勘察，发掘出一条古代的道路和一些墓葬。在以褐土为主要特征的汉函谷关发现了一些与高电导率相关的考古遗迹分别是一条古路（图左）和五个窑洞。在以沙壤土为主要覆盖层的西山阳地区，发现有一个低导高磁的墓穴，主要是由于墓穴主体完好，呈现低电导率特征，磁化率极高主要是和墓穴本身砖块中含有大量的三氧二铁有关。

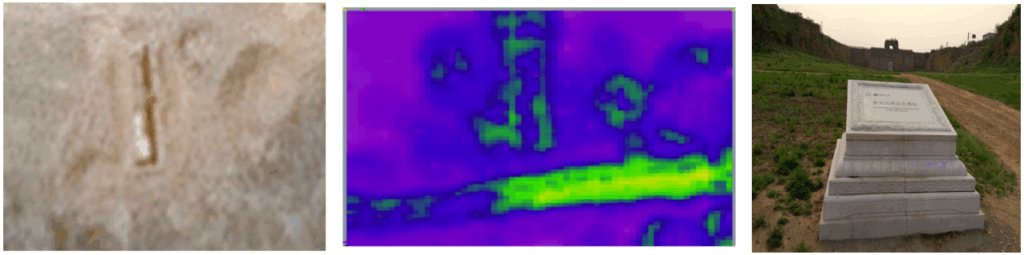

新安函谷关古城墙考古调查：左图为新安函谷关古城墙遗址开挖段影像图，中间图为多频电磁探测仪探测成果图，局部古城墙成像特征与开挖影像相符合。






其他应用案例

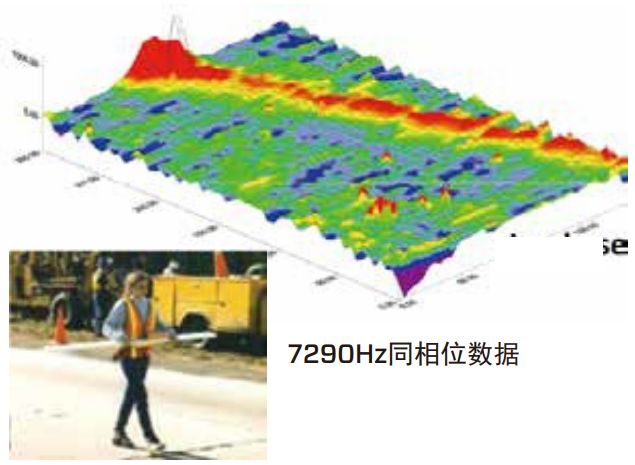

内华达州核电站管道探测：内华达州废弃的核电站寻找管线位置，在7290Hz平面图上，异常清晰明显。开挖后确定为一条埋深9m，直径30cm的不锈钢管道。

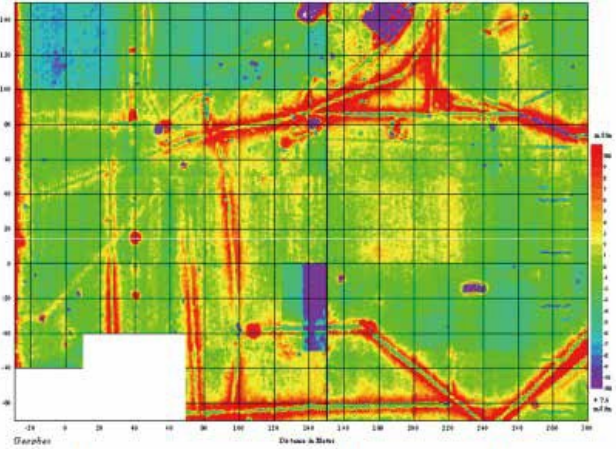

废弃军事基地场地调查：驻日美军废弃的军事基地停机坪，其总面积6英亩，使用多频电磁探测仪进行探测发现其地下的隧道 、下水道和电力设施等。

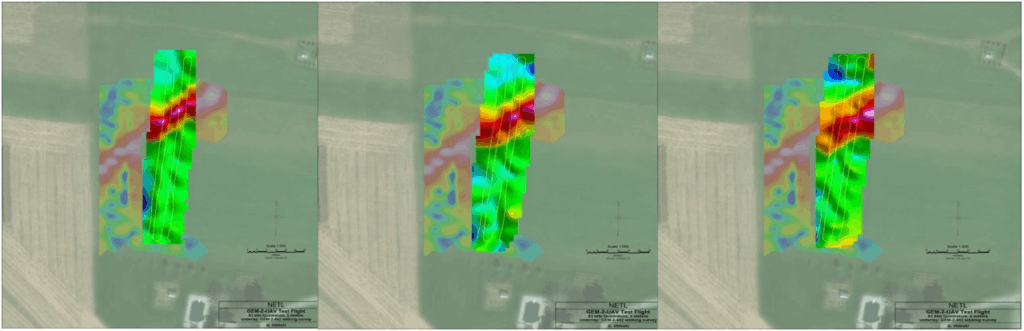

探测地下管道：上图为无人机版多频电磁仪探测地下管道63kHz正交相响应平面图，从左至右分别为主机距地面高2米、3米、4米时的结果（无人机飞行速度2米/秒，网格测线间距2米）；底图为地面网格测量8kHz正交相响应平面图（主机距地面高1米）。
