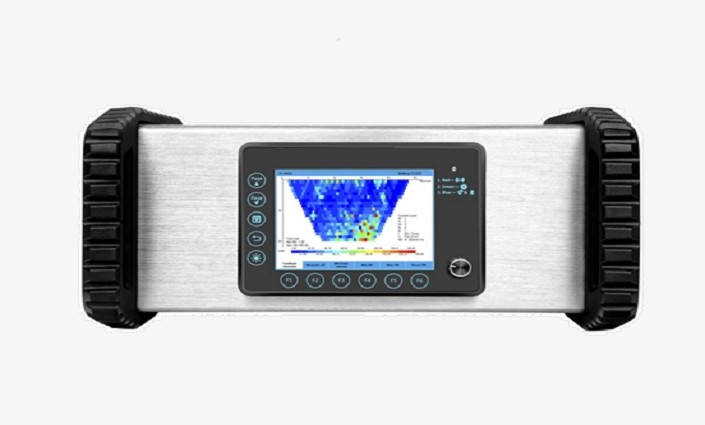

多通道电阻率和激电成像系统




产品特点


1、独特的集中分段式布线模式
2、多维度的数据显示，所有问题，现场发现，即时定位
3、丰富的装置和自定义脚本
4、强大高效的滚动和三维测试及拟三维扫面
5、等间距跳过抽头，空置任意多个抽头，自动删除相关测点，小间距电缆可完成大间距的测试工作
6、灵活、高效、便捷的布线，双联法可倍增电流阈值
7、电阻率自动迭代及支持单点，满足客户对提高数据质量及测试效率的要求
8、完整的DC方案





应用方向


1、滑坡、尾矿坝等实时监测
2、考古研究
3、大坝坝体渗漏检测
4、地质填图
5、海水入侵检测
6、城市工程勘察
7、洞穴勘察、桩基基岩
8、地下污染物变化检测
9、地下水及矿产资源勘探





产品功能


1、一维电阻率测深


一维电阻率测深时，通过主机进行发射，最大功率可达15000w(1500*10A)，主机配四个电极，进行一维电阻率测试，可升级。



2、二维高密度电阻率或激电扫面


使用高密度系统二维布线后，可进行电阻率或激电二维断面扫描。通过脚本管理可提前在PC上对测试过程进行定制编程。最高可使用3200W(800V*4A)的发射功率。



3、多装置测量


针对单通道的脚本，支持两个装置脚本同时测量，提高效率的同时，保证测量环境的稳定性。



4、三维高密度电阻率或激电扫面


使用高密度系统，采用蛇形布线的方式，可进行电阻率和激电三维断面扫描。最高可使用3200W(800V*4A)的功率发射。当高密度电缆不够的时候，可采用有限的布线，双向平移的组合方式，也可使用二维断面平行测量后组合的方式，覆盖更大的三维区域。



5、大功率激电中梯扫面


在行业内首次运用高密度组件，进行大功率激电中梯装置的扫面测试。和高密度方法类似，用户可一次布置一组AB电极和多组不极化电极。AB发射电极接入GD-20的AB接线柱。不极化电极则与高密度电缆的抽头连接。测试过程中，仪器连续发射，并自动依次选择MN电极进行测试。在电缆和电极数量足够的情况下，可一次发射扫描整个水平断面，效率提升十分明显。

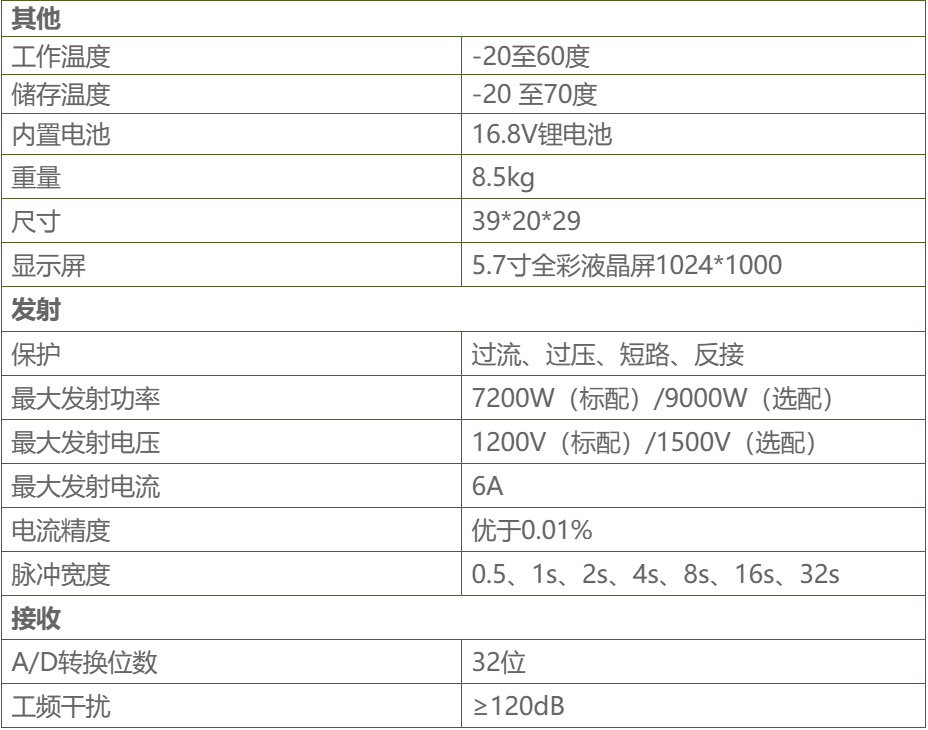

技术参数指标
