四分量短周期地震计

产品特点

• 四分量全内置一体化短周期地震计，内部集成正交三分量低频地震检波器（A系列:0.2Hz/B系列:1Hz)+高灵敏度垂向检波器（10Hz)，支持主动源振动信号的同时采集；
• 低功耗卫星间歇授时模式，时钟同步精度优于±10us，可实现800小时/33天超长继航（不建议深埋）；
• 可配置卫星连续授时模式，时钟同步精度优于±1us，可配置定时采集功能，实现采集日期到采集时长的灵活配置；
• 可选外接高增益卫星定位与授时天线（天线长度≤3m），支持大深度埋置应用或浅水区水下采集应用；
• 内置BLE无线模块，对空通信距离≥100m，支持人工、车辆巡检与无人机巡线，支持现场工作查询状态、采集数据的回读及实时回传；
• 数据输出支持SEG-D、SEG-Y、SEG-2、Mini-SEED、SAC等格式；
• 内部130WH可充电锂电池组，连续或间隔记录时长>800小时。可选配外接大容量锂电池单元或电瓶，由地震计内置智能电池管理单元自动切换，实现超长时间连续采集与记录；
• 内置电子标签（RFID），实现高效资产管理与出入库管理；
• 防水耐腐蚀高强度工程塑料外壳。体积小(14D x 17H cm)、重量轻(2.9Kg)，便于野外运输与施工。

功能概述

检波器配置：正交三分量高灵敏度短周期地震检波器（0.2Hz/1Hz）；10Hz高灵敏垂向检波器
数字化方案：4×24位高精度Δ-Σ模数转换器
固态存储容量式：32G（2ms采样，四通道可连续记录45天）可选64G（2ms采样，四通道可连续记录90天）
供电：内部130WH可充电锂电池组，支持>800小时（33天）连续或间隔记录；支持扩展外部大容量锂电池单元或太阳能板供电
卫星授时与守时精度：授时精度：+/- 10μs，守时精度：+/- 1ms (卫星信号失锁后 1 小时内)，可外接高增益卫星定位与授时天线
工作模式：自主采集+手簿近场无线质控
LED指示：采集站状态、卫星时钟同步状态、无线数传状态
数据回收方式：室内集中式数据回收+野外无线数据回传
重量：2.9kg
外部尺寸：直径14cm，高度17cm
工作温度范围：-40℃ ~ +70℃
防水等级：3米水深，48小时无渗漏

采集指标

·ADC分辨率：24位
·采样间隔：0.5ms、1ms、2ms、4ms、10ms可配置
·增益精度：0.1%
·模拟信号输入：±2.5Vp-p
·实时动态范围：125dB @ 2ms （典型值）
·等效输入噪音：1μV @ 2ms（典型值）
·防混叠滤波器：线性滤波器，-3dB带宽86.6%那奎斯特频率
·共模抑制比：>95dB
·阻带衰减：>105dB @那奎斯特频率

检波器指标

***1Hz低频检波器指标***
·频带宽度：1Hz（1s）～240Hz
·灵敏度：200V/m/s（±10％）
·最大倾角：±5°
·道间幅度一致性：＜5%
·道间相位一致性：＜0.1s
·横向振动抑制：＜0.1%
***0.2Hz低频检波器指标***
·频带宽度：0.2Hz（5s）～240Hz
·灵敏度：200V/m/s（±10％）
·最大倾角：±5°
·道间幅度一致性：＜5%
·道间相位一致性：＜0.1s
·横向振动抑制：＜0.1%

外部电池单元

容量：195WHr (标称容量)
充电时间：8小时
充电温度范围：0℃至+40℃
放电温度范围：-40℃至+70℃
物理尺寸：11.4 x 11.4 x 8.2cm
重量：1.2kg

外接式4G无线数据远传单元

协议支持：GSM/GPRS/EDGE
WCDMA R99/Rel9DC-HSDPA+
CDMA2000@1x, 1xEV-DOrA
LTE Cat4
工作能耗：数传功耗：800mW；在网待机功耗：10mW
电池容量：195WH(标称容量)
重量：1.2kg
外部尺寸：11.4 x 11.4 x 8.2cm
工作温度：-40℃ ~ +70℃

一体式充电与数据回收单元

充电位：12
充电时间：5小时
充电总功率：350W
数据回收位：12
数据回收速率：3.6GB/min.
总重量：20kg
工作温度范围：0℃至+40℃

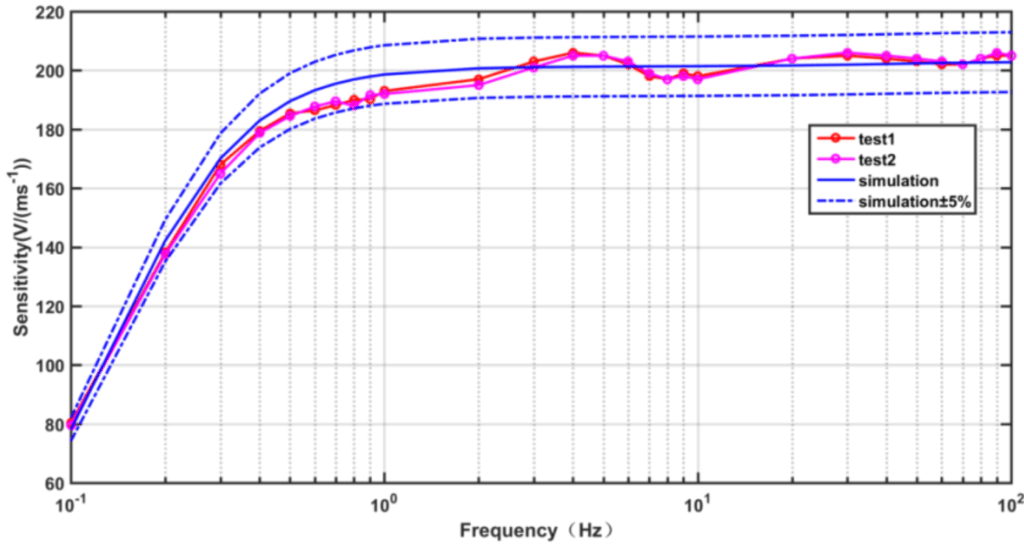

0.2Hz低频检波器幅频响应实测曲线
