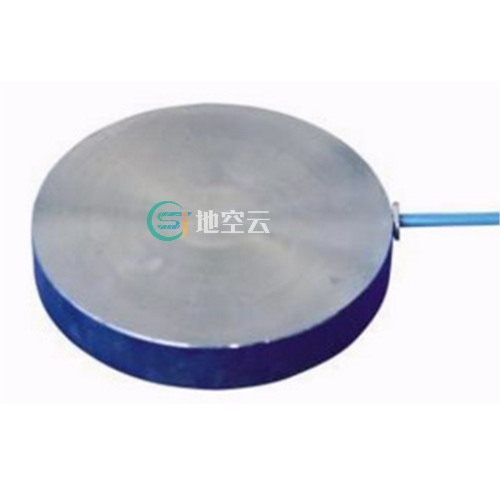

振弦式土压力计
产品介绍
振弦式土压力计适于长期自动化监测。主要部件均用特殊钢材制造,可在恶劣环境使用。其性能优异,具有良好的精度和灵敏度、卓越的防水性能、耐腐蚀性和长期稳定性等。在完善电缆保护措施后,可直接埋设在对仪器要求较高的碾压土中。单只土压力计一般只能测量与其表面垂直的正压力,3 ~ 4只土压力计成组埋设,相互间成一定角度,即可根据应力状态理论求得观测点上的大、小主应力和最大剪应力。该产品广泛应用于隧道、基坑、桩基、土石坝、土提、边坡、路基、挡土墙等结构中土体应力的监测。
工作原理:
振弦式土压力计主要由承压膜、密封盖、感应线圈、高强度钢丝等组成,在承压膜上有两个夹线器,上面连接钢弦。使用时,结构物上压力的变化引起承压膜变形,这个微小变形量可使钢弦张力发生变化从而影响钢弦的振荡频率,通过测量振荡频率的变化可换算得到膜片上压力的变化。振动频率的平方正比于结构物上的压力。仪器是由激振电路驱动传感器线圈,当激励信号的频率和钢弦的固有频率相接近时,钢弦迅速达到共振状态。当激振信号撤去后,钢弦仍以其固有频率振动一段时间。用采集仪表监测电路对振动产生的感应信号进行滤波、放大、整形后采集,通过测量感应信号脉冲周期,即可测得弦的振动频率。
应用领域:
Ø 桩基中桩体底部土体应力监测 Ø 基坑支护连续墙与土体之间接触应力监测 Ø 隧道中岩体与初衬的接触压力监测
Ø 边坡挡土墙和土体的接触应力监测 Ø 路基中的土体应力监测 Ø 其它土木工程结构安全监测
安装方法如下:
1、埋设前应先将把土压力盒置于与所测环境温度一致的环境中半个小时以上,再用频率测定仪测定其初始频率,该数值应等于或接近该土压力计出厂标定表中的零点频率,记录该数值将其作为以后代入计算公式的数据。
2、土压力计光滑一面为工作面,安装时该面必须朝向土体并与拟测压力方向垂直。
3、在基础施工中,一般在基础下先浇注找平垫层,土压计应埋入垫层下,使土压计的工作面直接与土接触。
4、埋设时,应把埋设处的地基夯实找平,土压力计工作面外的土介质要争取与扰动前的土体密度尽量一致。土压力计附近的土宜紧不宣松。
5、为消除介质不均匀引起的局部应力差别,要求土压力计工作面的直径大于土介质最大颗粒直径的五十倍,可以在土压力计下面铺设经过分选的细砂。
6、从埋设点引出的电缆线应蛇行布置,以免不均匀沉降和变形拉断导线。
7、作边界土压力计测量时,土压计工作面要与构筑物底砸齐平,不要凸出与凹进。凸出了会使得测值增大,凹进了会使得测值减小。
