振弦式渗压计

产品介绍

振弦式渗压计适合埋设在水工建筑物和基岩内，或安装在测压管、钻孔、堤坝、管道或压力容器中，以测量孔隙水压力或液位。主要部件均采用特殊钢材制造，适合在各种恶劣环境中使用。标准的透水石选用带50微米小孔的烧结不锈钢制成，具有良好的透水性。特殊的稳定补偿技术使传感器具有极小的温度补偿系数。在完善电缆保护措施后，可直接埋设在对仪器要求较高的碾压混凝土中。该产品广泛应用于隧道、大坝、基坑、边坡、路基、堤坝、尾矿库以及水工建筑物等结构中孔隙水压力和水位的监测。

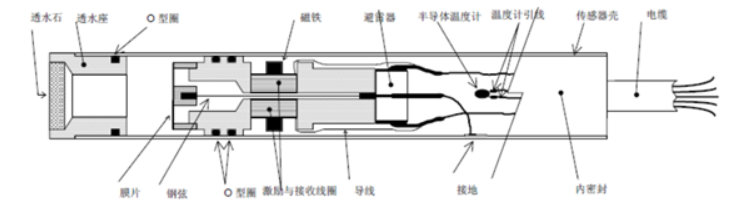

工作原理：当被测水荷载作用在渗压计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。同步测量埋设点的温度值。

应用领域：

• 基坑内外土体的水位监测
• 高边坡中土体的土压力和孔隙水压力监测
• 隧道周边岩体的土压力和孔隙水压力监测
• 水库大坝中的水位监测
• 路基中的土体的土压力盒孔隙水压力监测
• 尾矿库周边土体的水位监测
• 其它土木工程结构安全监测
