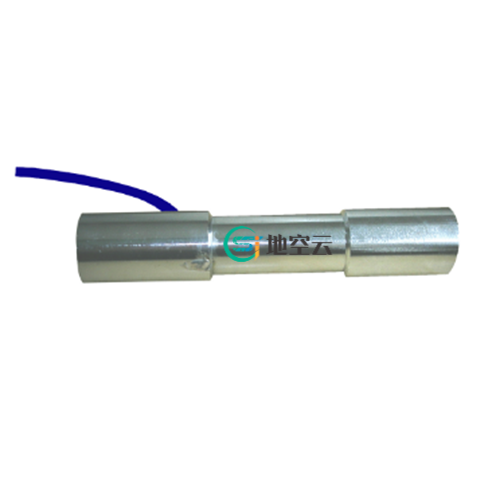

振弦式钢筋应力计

产品介绍

振弦式钢筋应力计适用于监测混凝土或其它结构中钢筋或锚杆的应力变化，具有高精度、高灵敏度、卓越的防水性能和长期稳定性。内置温度传感器可监测安装位置的环境温度。使用专用的抗干扰四芯屏蔽电缆传输频率和温度电阻信号，测值不受电缆长度的影响，适合在各种恶劣环境下长期监测建筑物的钢筋应力和锚杆应力变化。仪器两端可焊接在待测钢筋中间，或按照用户提供的尺寸加工成螺纹接头方便现场安装。该产品广泛应用于隧道、基坑、建筑、桩基等结构中钢筋、锚杆的应力监测。

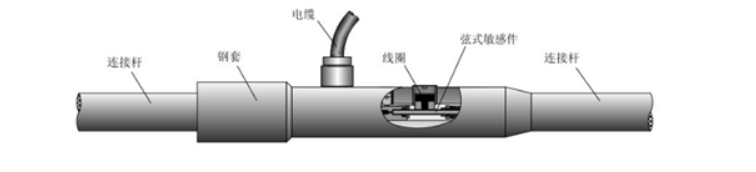

工作原理：
当被测结构物内部的钢筋发生应力变化时,钢筋计将受到拉伸或压缩,钢套同步产生变形,变形传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经观测电缆传输至读数装置,即可测出被测结构物内钢筋所受的应力。同步测量埋设点的温度值。

应用领域：
Ø  桩基钢筋混凝土中钢筋应力监测 Ø  基坑支护连续墙中钢筋应力监测 Ø  隧道中锚杆的应力监测
Ø  边坡冠梁中钢筋应力监测 Ø  岩石锚杆中的应力监测 Ø  桥梁中主梁钢筋的应力监测
Ø  基坑中混凝土支撑及立柱中钢筋受力监测 Ø  其它土木工程结构安全监测

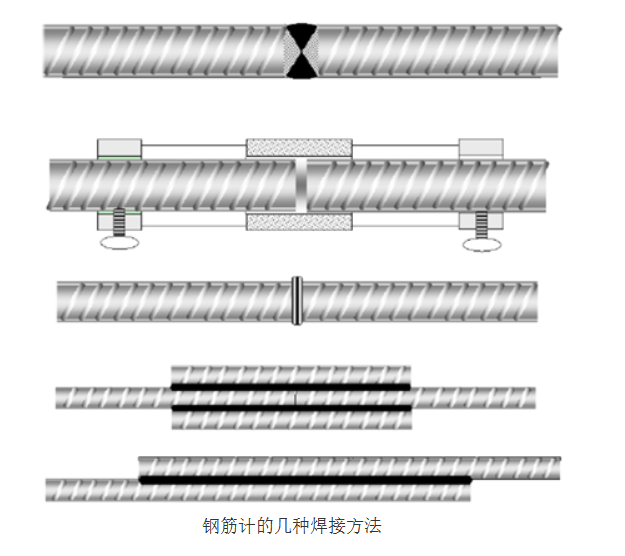

安装方法如下：
