水文地质勘探

应用高频大地电磁在青海省格尔木市进行矿泉水勘查，通过野外工作发现断层接触带4条，分别位于120m、220m、380m和740m处点附近。0～120m和200-380m的 U型闭合带，

导电性好，推断为一个封闭的储水区，主要由于120m、220m、380m处的断层发育所致；500～1000m的 U型闭合带，未见北边界，导电性好，推断为规模较大的含水层；740m附

近的断裂接触带为正负电阻率分界线，该点以北在图上表现为低阻，该点以南为高阻，断层北边的低阻体应为局部储水层，水层较厚，约200m。

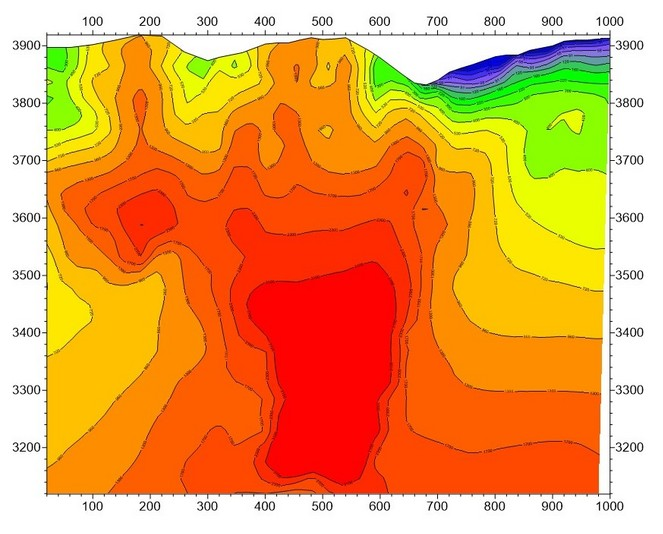

反演解释

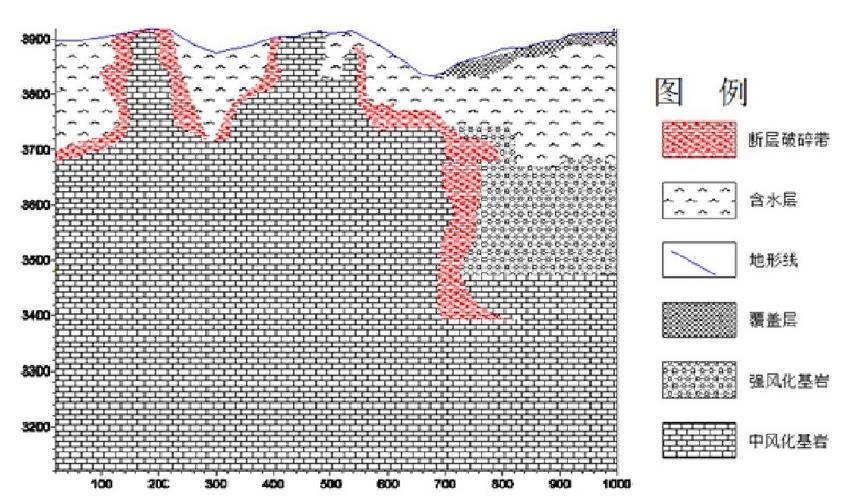

推断成果图

可控源高频大地电磁

可控源高频大地电磁法是在可控源音频大地电磁法基础上发展起来的一种人工源电磁方法，能高效准确地解决500米以内的工程地质探测问题。可控源高频大地电磁的

工作频率范围为81.92kHz-4Hz，收发距离为1.5km-3km，供电极距为200米到400米；接收极距为10米到50米。与常规的可控源音频大地电磁法相比，具有工作频率更宽，探测

盲区小；发射极距小，施工方便，发射电缆等效电感小，能发射更高频的信号；施工效率高，高频采样时间短，效率高；收发距离近，信噪比更高，抗干扰能力更强。与天然场高

频大地电磁法相比，人工场信噪比更高，信号更强；充分弥补1kHz-4kHz死频带。可控源高频大地电磁的扫频范围一般是81.92kHz-4Hz，可控源音频大地电磁的扫频范围一般是9.6kHz-0.1Hz。
