可控源大地电磁
可控源高频大地电磁法是在可控源音频大地电磁法基础上发展起来的一种人工源电磁方法,能高效准确地解决500米以内的工程地质探测问题。可控源高频大地电磁的
工作频率范围为81.92kHz-4Hz,收发距离为1.5km-3km,供电极距为200米到400米;接收极距为10米到50米。与常规的可控源音频大地电磁法相比,具有工作频率更宽,探测
盲区小;发射极距小,施工方便,发射电缆等效电感小,能发射更高频的信号;施工效率高,高频采样时间短,效率高;收发距离近,信噪比更高,抗干扰能力更强。与天然场高
频大地电磁法相比,人工场信噪比更高,信号更强;充分弥补1kHz-4kHz死频带。可控源高频大地电磁的扫频范围一般是81.92kHz-4Hz,可控源音频大地电磁的扫频范围一般是9.6kHz-0.1Hz。

产品特点
盲区小
分辨率高
高效扫频
最高到81.92kHz,浅部盲区小
频点多,分辨率高,81.92kHz-1600Hz包括25个频点
正常12秒一个频点,5分钟25个频点,8分钟40个频点
高信噪比
施工轻便
同步记录
人工场,无死频带问题
发射机6.5kg,可用锂电池供电,也可用发电机供电
电场、磁场,发射电流同步记录,可开展基于电场
或磁场的电阻率计算,也可开展广域电磁法勘探工作
性能指标

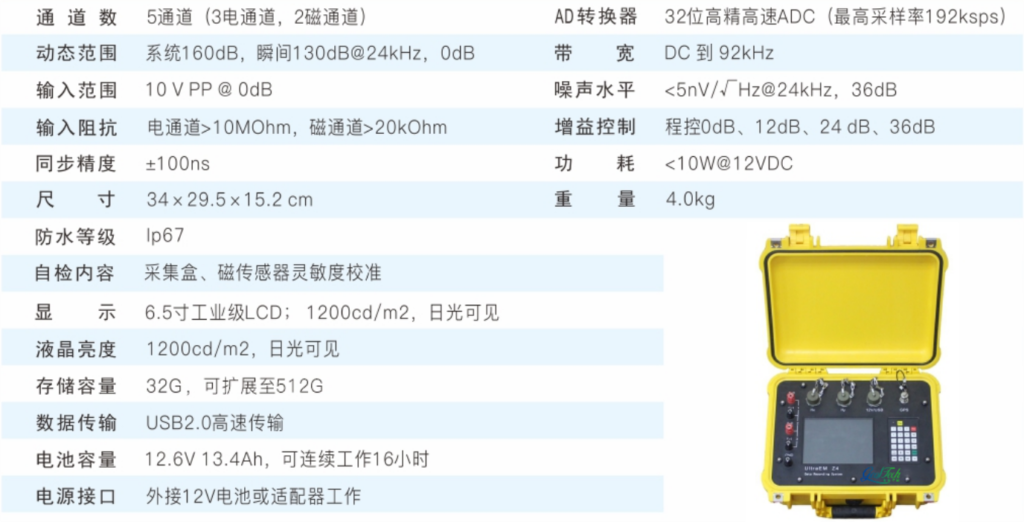

Z4电磁接收机技术指标
M100K磁传感器性能指标
TX-8高频发射机



应用案例

煤矿采空区探测
可控源大地电磁与浅层地震结果完全一致,全测线可以分为三部分:0~120m里程段煤层未采空,
在大地电磁剖面上表现为明显的中阻,在地震剖面上表现为连续强反射波组;120~420m里程段
煤层采空,采空区已充水,在大地电磁剖面上表现为明显的低阻,在地震剖面上表现为不连续弱
反射波组;420~480m里程段煤层未采空,但煤层自燃,在大地电磁剖面上表现为明显的高阻,
在地震剖面上表现为连续反射波组。

铜铁矿采空区探测
从地电断面图看,浅部30-50m呈现低阻,推测为第四系和T基岩风化层。下部基岩电阻率在垂
向上呈现高低高的分布特征,推测高阻中间的低阻层为采空区,深度50-200m。从采空区的形
态看,推测为一个俘虏体形成的矿体。100点一带,深部低阻和浅部低阻有联通的趋势,推测该
处采空区稳定性较差。高阻地层多为火成岩。

岩溶塌陷区
可控源大地电磁测线剖面经过地面塌陷区,在里程160-180这一段与地面塌陷区重合,
在电性剖面上可见在160-200地下有一个细条状低阻异常(蓝色区域),异常整体由南向
北深度逐渐增加,推测其为由于塌陷和降雨而充填的岩溶裂隙通道。
