GIT RTK地下管线探测仪
产品介绍
GIT RTK-Pro接收机是第一台将RTK GNSS精度功能添加至公共设施定位仪的设备。使用带有4G LTE功能的RTK-Pro内部蜂窝模块,操作员能够连接到提供RTCM 3校正功能的NTRIP RTK(实时动态)主机。通过这些校正功能,操作员可以收集测量级精度的公共设施定位数据、以及公共设施的地理位置。GSI RTK-Pro的设计运用用户友好且直观的定位屏幕,考虑所有操作员层级。操作员仅需按下按钮,即可确认公共设施数据,并且对准电子水平仪和存储数据。所有现场数据被发送到云端,保存在接收机的板载存储,用于查看以及导出至外部映射程序。用户可配置的接收机包含8种无源定位模式、故障查找模式,可配置频率范围从98Hz到200kHz。用户还可以配置视觉和机械振动警报功能,提供有关浅埋式电缆、信号过载、架空电缆、过度摇摆的警告。可选功能包括Tx-Link,用户可使用该功能修改发射器频率、功率输出,并且远程操作发射器的大多数功能。
产品特色
智能测绘模式 高效率探测管线
记录数据点的程序
实现厘米级的精度
智能管道分类 自动校准功能
①GNSS使用固定基站进行精细调整
②固定基站可为所有测量提供校正图形
③拥有蜂窝电话网络和云计算
④中央服务器提供实时运动(RTK)校正
①单人操作,快速记录管线空间位置
②自带内部存储器数千条记录
③内置水平仪自动精确保存管线位置
①插入SIM卡,使用软件可设置连接RTK
②可远程控制发射机操作功能
③建立移动网络可上传数据至云端
④确保管线探测的精准度检测
①仪器可选择不同管道的测量类型
②SD卡数据记录器启动测量功能
③多种频率自行检测校准
GIT RTK-Pro接收机技术参数

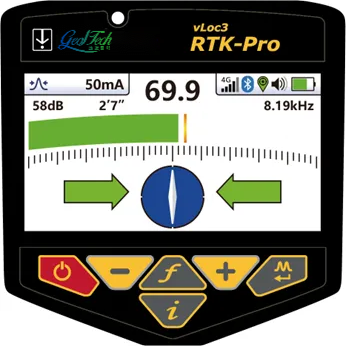

①屏幕:480*272像素、16位色彩、LCD高清晰4.3‘’显示屏;
②电源:锂离子电池可连续使用16小时;
③工作频率:可配置频率98Hz-200kHz;无源:50Hz/60Hz,Power 50/60,CP100/120,Radio,CATV;
④工作模式:经典定位模式、3D导向定位模式、横向定位模式、示踪探头模式、平面视图模式;
⑤数据传输:通过蜂窝数据连接,实时上传连接至VMMAP服务器;从VMMAP门户网站运行分析,确实最优规范;导出数据至.csv,kml,shp,txt,xls or .xlsx
⑥GNSS功能:
(1)卫星追踪:GPS/QZSS,GLONASS,Galileo,北斗;
(2)GPS L1 C/A L2C,GLO L1OF L2OF, GAL E1B/C E5b,BDS B1I B2I,QZSS L1C/A L2C;
(3)位置精度RTK0.01m+1 ppm CEP;
(4)收敛时间RTK<10 sec;
(5)采集:冷启动=24s,重新采集=2s;
(6)取决于天气条件、基线长度、GNSS天线、多路径条件,卫星能见度和几何形状;
⑦NTRIP:(1)兼容带有RTCM3输出消息的主机;(2)接收机显示实时参考站连接状态;(3)2DRMS的实时水平精度;
⑧蜂窝连接:(1)4G,带有3G的备用;(2)LTE FDD宽带2,4,5,7,17;(3)UMTS/HSPA【MHz】850,900,1700,1900,2100;
⑨防护等级:IP65和NEMA 4;
⑩重量尺寸:5.5lbs./2.4kg;
