高密度电阻率仪

高密度电阻率仪发射功率高达 1200V (p-p) * 6A ,高密度 800V*4A, 2D/3D 电阻率、高密度成像,可支持电阻率、激电、自电功能,接收通道: 1,5,12,IP 数据支持 20 个时窗宽度

调整,支持水上测试和高密度测井,GD-10电阻率和激电成像系统采用模块化设计以及完全可升级的设计理念,硬件维护、替换成本低。升级配置时,用户只需购买合适的授权和组件。

GD-10可实现两大亮点:可满足各类场景,应用以及预算需求。GD-20是一款全新的多通道电法系统,独立的5/12通道设计,高密度能最多同时测量10个点,极大的提高野外测试效率。

GD-20可用于自电、视电阻率和激电测试,相对单通道设备而言,高密度的平均测试效率提高2-3倍,大大缩短野外施工周期。GD-20系统轻便、自带内存存储数据。多通道转换盒,能进

行VES、ERT、N-∞设置。VES可同时测试12组测深点,ERT测试可以满足高密度10通道数据采集,N-∞档位满足N接到无穷远装置的应用,独立的10通道设计最大程度的提高测试效率。

产品特点

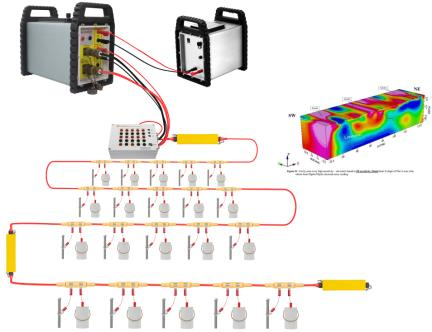

①独特的分布式设计,将所有交换电路从电缆中剥离出来集中在电缆头里,极大地提升了可靠性和可维护性,同时支持超长断面测试。


②利用前端电缆头管理某抽头,同时还利用后段线芯将抽头第二触点(双抽头电缆)、或者相邻的抽头(单抽头电缆)与后端的电缆头连接,实现双向连接和管理。


③GD-20 多通道系统,具备 12 个独立的接收通道。对于单通道装置,支持两个装置脚本同时测量,提高效率的同时,保证测量的数据环境一致。


④支持等间距跳电极,小间距电缆可完成大电极间距测试。现场遇到岩石或沟壑,确实无法安置电极的情况,可将该位置抽头空置,不影响整个断面的测试。


数据质量提升:GD-10 和 GD-20 在测试过程中自动迭代,自动计算分析信号强度和数据质量,确定是否进入拉长周期或迭代模式。信号强数据质量优的测点,系统连续高效进行扫测,

否则进入拉长测量周期或迭代模式,最大限度地提升数据质量。用户也可按点、按层、或者按任务设定迭代次数。

技术指标

接收

①通道数: 1、5、12; ②自电补偿: ±10V; ③手动迭代次数: 1~255 次; ④自动迭代次数:1~10 次;

⑤电压精度: 0.3%±1uV; ⑥电压测量范围: ±24V; ⑦工频干扰: ≥120dB; ⑧A/D 转换位数: 24 位;

发射

①脉冲宽度: 1s、2s、4s、8s、16s、32s、64s;②脉冲类型: 方波;③输入阻抗: ≥200MΩ;

④电流精度: 0.3%±1uA;⑤最大发射功率: 7200W;⑥最大发射电流 : 6A;⑦最大发射电压: 1200V;

其他

①工作温度: -10℃~50℃;②工作湿度: ≤95%;③显示屏: 5.7 寸全彩液晶屏,640*480;

④重量: 8KG;⑤尺寸: 39cm*20cm*29cm;⑥存储温度: -20℃~+60℃;⑦内置电池: 16.8V 锂电池;

⑧外接电源: DC24~60V;⑨存储容量: 8GB;⑩充电电压: 120~250VAC(50HZ/60HZ);⑪保护: 密封、过流、过压、短路、高温;

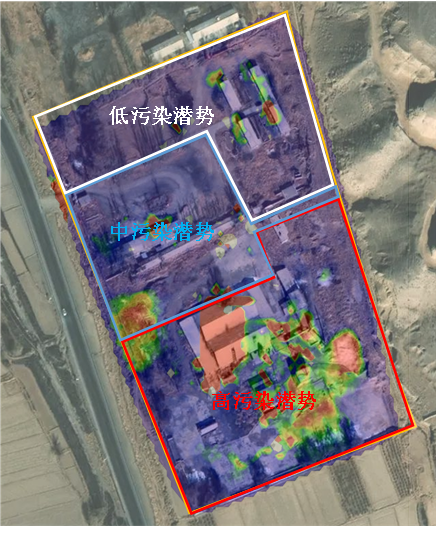

土壤污染检测成效

树脂厂污染场地

农田重金属

堆渣场渗漏

土壤及地下水污染

化工厂铬金属污染
