超高速高精度光纤传感分析仪

产品介绍

GSI-FBG-B810高速高精度光纤传感分析仪是新一代高性能波长信号解调装置,可用于光纤光栅、光纤F-P等各类波长调制型光纤传感器的动态信号解调,如温度、应变、压力、振动、位移和多分量动态力、动态载荷的高灵敏度、多路高速同步测量。与国内外不同厂商的光纤光栅传感器和光纤F-P传感器均具有良好的兼容性。GSI-FBG-B810光纤传感分析仪基于波长可调谐扫描激光器技术原理,由多片FPGA级联构造成高速并行总线式实时处理器阵列,数据处理能力达到10Gbit/s,保证了32个测量通道彼此并行独立,可以同步进行各自高达2500Hz的动态波长信号解调,波长分辨率为0.1pm,波长测量精度达到±1pm,各项性能指标均处于国内外最先进水平。GSI-FBG-B810光纤传感分析仪内置在线校准波长参考模块,出厂后无需校准,在工作温度范围内可保证±1pm长期测量精度。GSI-FBG-B810光纤传感分析仪具有1/4/8/16/24/32等规格的光纤传感通道数量,同步采样速率可在0-2500Hz范围内软件设定。

工作原理:
光纤光栅(Fiber Grating,简称FBG)是采用激光照射法,在石英单模光纤一段厘米级长度的敏感区,当光纤光栅所处环境的温度、应力、应变或其它物理量发生变化时,光栅的周期或纤芯折射率将发生变化,从而使反射光的波长发生变化,通过测量物理量变化前后反射光波长的变化,就可以获得待测物理量的变化情况。

产品特点:
Ø  数据处理能力达到10Gbit/s; Ø  32个通道彼此并行独立,可同步进行各自高达2500Hz的动态波长信号解调;
Ø  波长分辨率为0.1pm,波长测量精度达到±1pm,处于国内外最先进水平; Ø  兼容国内和国外厂商的同类光纤光栅传感器和光纤F-P传感器

应用领域:
Ø  机电设备及土木工程结构振动测试 Ø  水听器信号解调 Ø  动态称重 Ø  气动力特性预测
Ø  多分量汽车碰撞力测试 Ø  动态温度、压力、应变等参量测试 Ø  快速光谱探测和波长信号解调

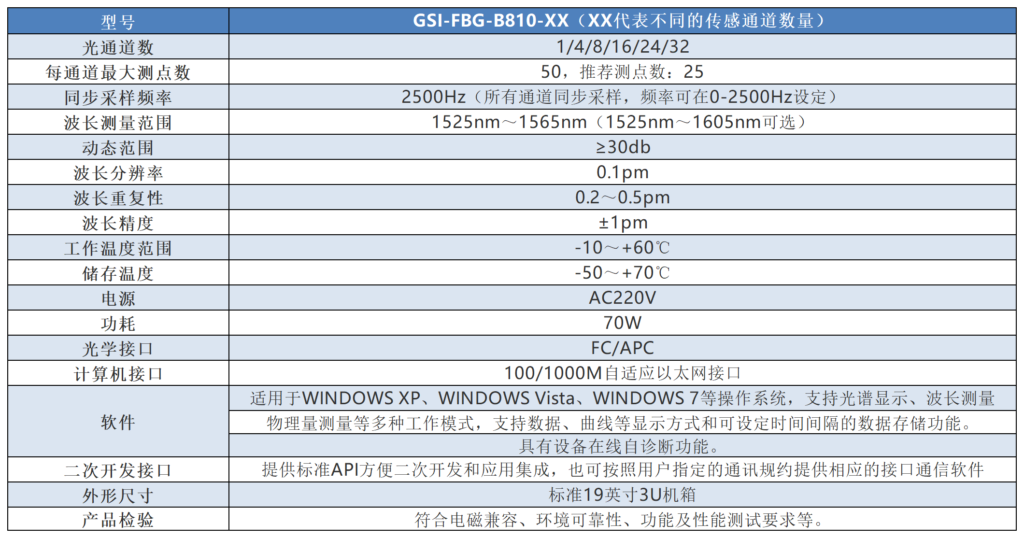

产品相关技术参数
