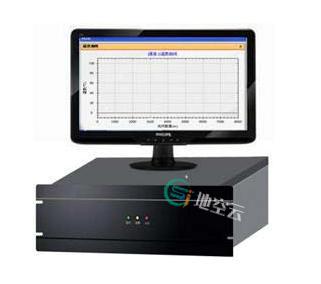

BOTDA布里渊温度应变监测系统

产品介绍

布里渊光时域分析仪（BOTDA）技术是通过分析光纤各点反射回来的布里渊信号光的频移来确定沿线的光纤应变分布，拥有较长的监测距离，
可达到几十公里甚至上百公里，解决长距离（>20KM）分布式应变测量难题的最好办法，尤其是在桥梁、高压电缆、油气管道方面有很好的应用前景。

工作原理：

在传感光纤两端分别入射短脉冲光与连续探测光，当两者的频差与光纤中某区域的布里渊频移相等时，则在该区域就会产生受激布里渊散射（SBS）放大效应，两光束之间发生能量转移。由于布

里渊频移与温度、应变存在线性关系，因此，在对两激光器的频率进行连续调节的同时，通过检测从光纤一端耦合出来的探测光，就可以确定光纤各小段区域上能量转移达到最大时所对应的频

率差。从而得到传感光纤上温度和应变信息，实现分布式测量。BOTDA系统利用受激布里渊效应。其具有接收信号强度大、测量精度高、可实现的动态范围大、实现方便等优点。

产品特点：

Ø  连续分布式应变测；精度高；扩展灵活；具有在线自诊断功能；

Ø 沿光纤长度方向进行连续分布式应变测量，连续取样长度可在0.4m到1m之间设定;

Ø系统的温度分辨率0.5℃，温度测量精度±1℃，定位精度0.4m～20m；系统主机内的激光发射装置每秒钟会发射上千次的光脉冲，并将取样应变的平均值输出到显示系统，基本消除误差；

Ø 在精度允许范围内，可对标准测量距离和通道进行平滑扩展；操作维护简便；

Ø 可软件设定光纤分区及多级应变报警值；可对月/年应变进行统计，输出报表或曲线；还可通过R232、以太网等通信接口实现与其他控制设备之间的互联；

Ø 可储存三年以内的连续应变测量数据，并进行数据合理性检查；可远程对布里渊光纤传感分析硬件状态和传感光缆传输损耗、断纤位置进行自诊断;

应用领域：

Ø  桥梁、大坝、隧道、建筑等土木工程结构安全监测；

Ø  高压电缆应力监测；

Ø  滑坡、泥石流等地质防灾监测；

Ø  海缆铺设和运行监测；

系统特点：

①系统操作维护软件适用于WINDOWS XP及以上版本，可设定光纤分区及多级应变报警值；

②对月/年进行统计，输出报表或曲线；

③系统可储存三年以内的连续应变测量数据，并进行数据合理性检查；

④可远程对布里渊光纤传感分析仪硬件状态和传感光缆传输损耗、断纤位置进行自诊断。
